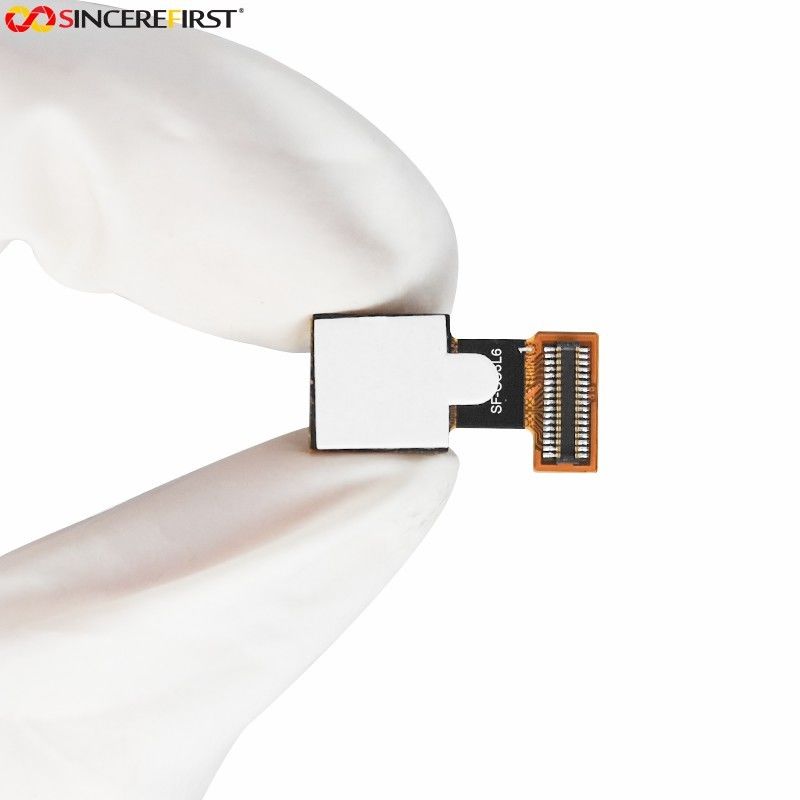

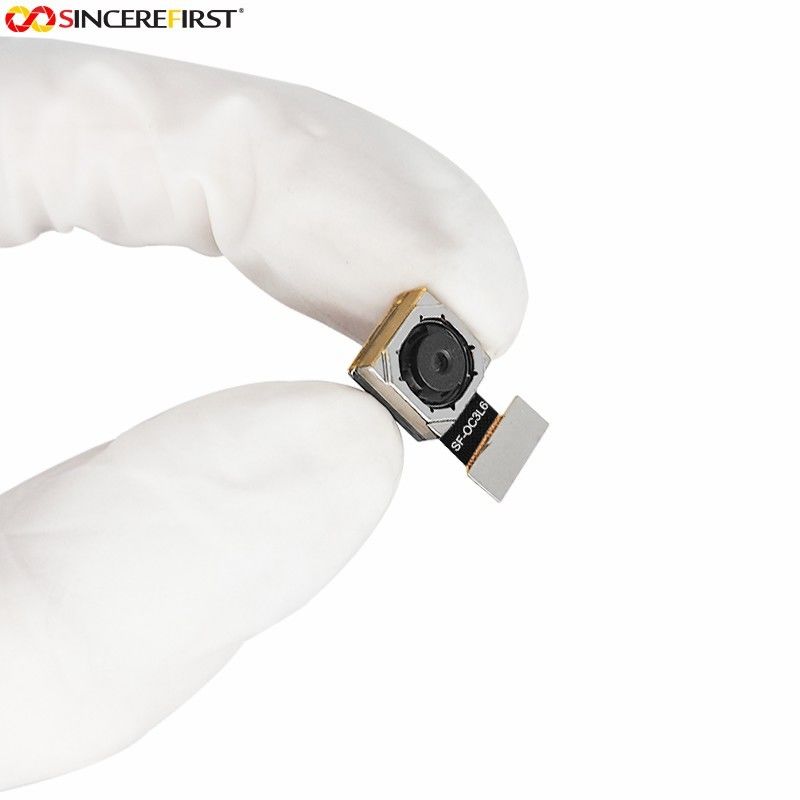

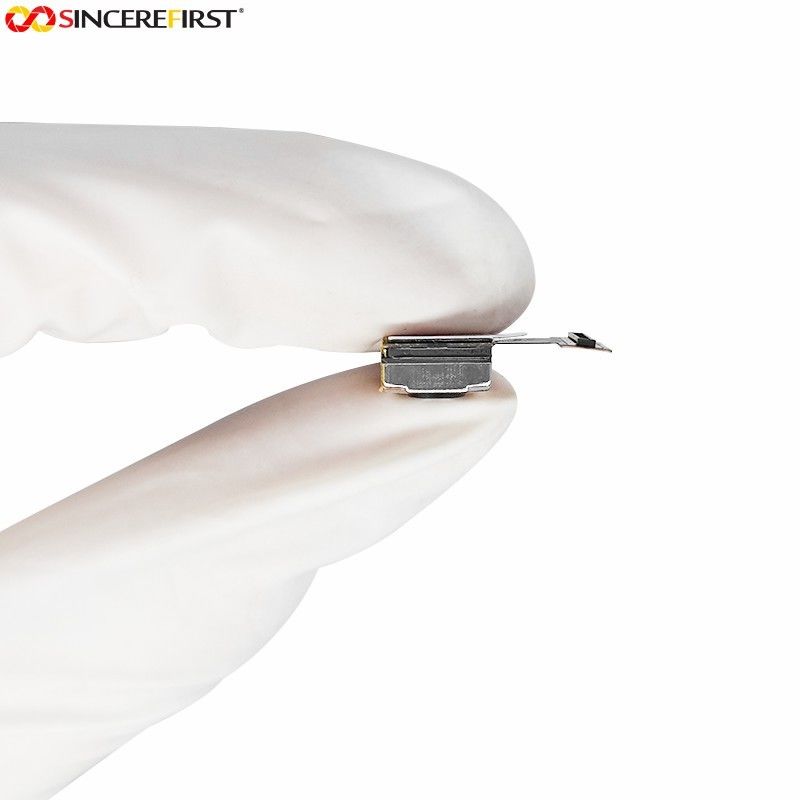

13mp ενότητα καμερών αισθητήρων S5K3L6 Mipi εικόνας της Samsung CMOS για την ανίχνευση
Specificaitons
| Αισθητήρας εικόνας | 1/3.06 " “S5K3L6XX03-FGX9 |
| Μέγεθος εικονοκυττάρου | 1.12μm (Χ) Χ 1.12μm (Β) |
| Ψήφισμα | 13 Megapixel 4224H Χ 3136V |
| Διεπαφή | 30pin MIPI |
| FOV | 82° |
| Τύπος εστίασης | Αυτόματη εστίαση |
| Αντικειμενική απόσταση | 10cm στο άπειρο |
| Τύπος παραθυρόφυλλων | Κυλώντας παραθυρόφυλλο |
| Εστιακό μήκος | 3.65mm |
| AVDD | 2.8V |
Περιγραφή
S5K3L6 είναι ένα ιδιαίτερα ενσωματωμένο τσιπ καμερών εικονοκυττάρου 13M που περιλαμβάνει έναν αισθητήρα εικόνας CMOS (ΚΑΚ), τη λειτουργία διορθώσεων εικόνας και την τμηματική μετάδοση χρησιμοποιώντας 4 την πάροδο MIPI. Κατασκευάζεται χρησιμοποιώντας τη διαδικασία αισθητήρων εικόνας της SAMSUNG CMOS που αναπτύσσεται για τις εφαρμογές απεικόνισης για να πραγματοποιηθεί ένας υψηλής απόδοσης και χαμηλής ισχύος φωτοανιχνευτής. Ο αισθητήρας αποτελείται από 4208 × 3120 αποτελεσματικά εικονοκύτταρα (4224 × 3136 ενεργά εικονοκύτταρα) που ταιριάζει με το οπτικό σχήμα 1/3-ίντσας.
Η ΚΑΚ έχει το -τσιπ σειρές της ΠΑΧ 10 μπιτ για να ψηφιοποιήσει την παραγωγή εικονοκυττάρου και την επάνω συσχετισμένη διπλή δειγματοληψία (CD
για να μειώσει το σταθερό θόρυβο σχεδίων (FPN) δραστικά. Ενσωματώνει τις λειτουργίες καμερών -τσιπ όπως στοιχείων.
μορφοποίηση στοιχείων.
S5K3L6 είναι κατάλληλο για τη χαμηλής ισχύος ενότητα το with2.8V/1.05 Β καμερών παροχή ηλεκτρικού ρεύματος.
Χαρακτηριστικά γνωρίσματα
◆13Mp αισθητήρας με τη 1/3» οπτική
◆Μέγεθος εικονοκυττάρου μονάδων: 1.12 μm Χ um 1,12
◆Αποτελεσματικό ψήφισμα: 4208 (η) εικονοκύτταρα × 3120 (β)
◆Ενεργό ψήφισμα: 4224 (η) εικονοκύτταρα × 3136 (β)
◆Φίλτρο χρώματος: RGB σχέδιο Bayer
◆Τύπος παραθυρόφυλλων: Ηλεκτρονικό κυλώντας παραθυρόφυλλο και σφαιρική αναστοιχειοθέτηση
◆Μέγιστο κανονικό ποσοστό πλαισίων: σύνολο 30 fps @
◆Μέγιστο τηλεοπτικό ποσοστό πλαισίων: 60 fps @ FHD, 120fps @ HD
◆Ποσοστό στοιχείων: 1.25 GBP/πάροδος
◆Ακρίβεια της ΠΑΧ: 10 μπιτ
◆Διασυνδέει: MIPI csi-2 (1,25 GBP ανά την πάροδο, 4 παρόδους) Σχήματα παραγωγής - RAW8 (που περικόπτεται), RAW10
◆Διεπαφή ελέγχου: " Υποστήριξη i2C-συμβατό σύστημα/2 διευθύνσεων σκλάβων ND I2C για τη διπλή κάμερα
◆3.5 Kbits της μνήμης -τσιπ OTP για τους χρήστες
◆Αναλογικό κέρδος x16
◆Κάθετο κτύπημα και οριζόντιος τρόπος καθρεφτών
◆Μέσος-υπο--δειγματοληψία - 2/2
◆Κακή διόρθωση εικονοκυττάρου
◆Ενσωματωμένη παραγωγή σχεδίων δοκιμής
◆Τάση ανεφοδιασμού: 2.8 Β για το ανάλογο, 1,8 Β ή 2,8 Β για το I/O, και 1,05 Β για τον ψηφιακό ανεφοδιασμό πυρήνων
◆Λειτουργούσα θερμοκρασία: – 30 ℃ + σε 70 ℃
◆Δομή φωτισμού πίσω πλευρών (BSI)
Εφαρμογές
Ανίχνευση γραμμωτών κωδίκων
τρισδιάστατη ανίχνευση
Εικονική/αυξημένη πραγματικότητα
Θεσιακή καταδίωξη
Αναγνώριση χειρονομίας
Μηχανική όραση
Βιομετρική ανίχνευση
