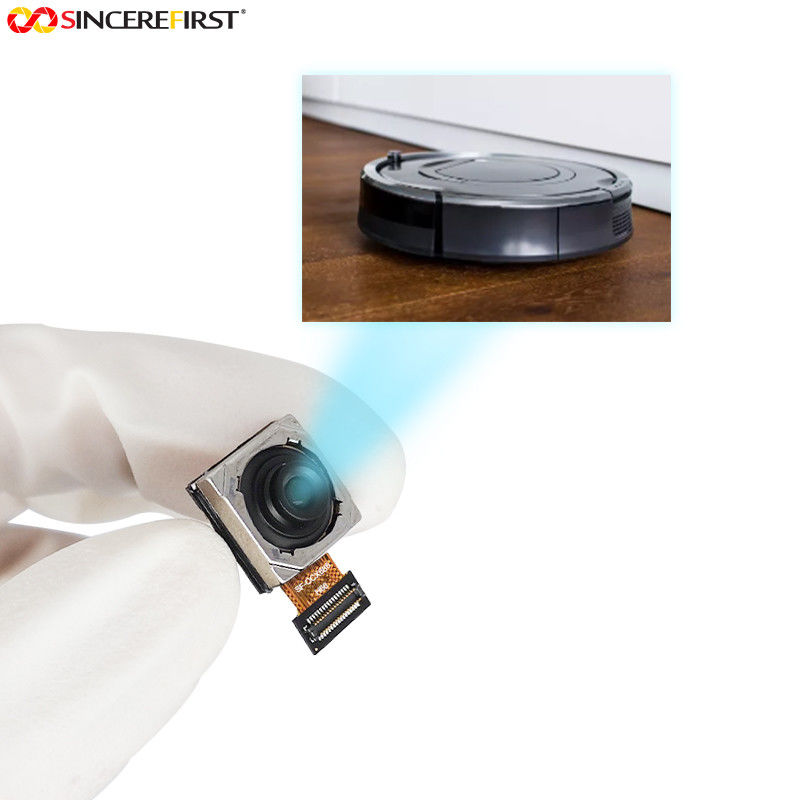

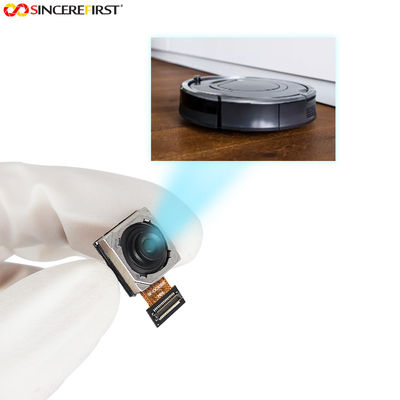

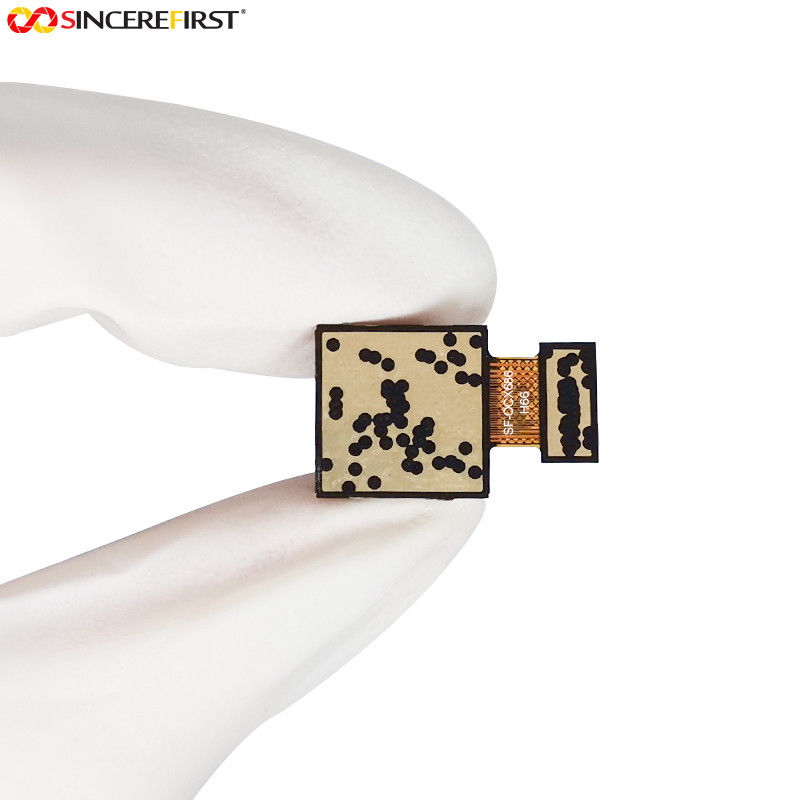

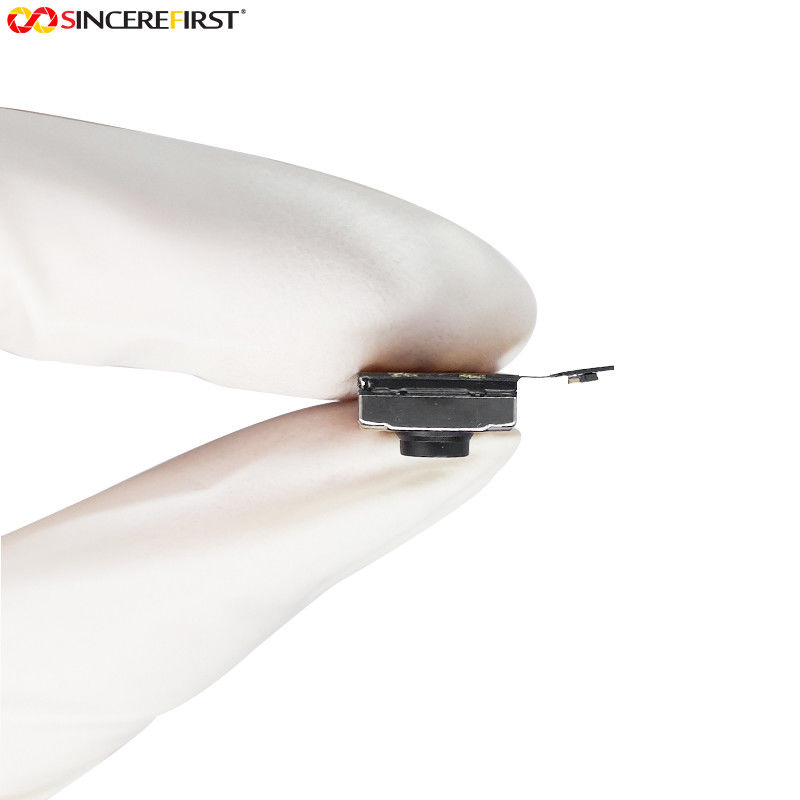

Ενότητα 64 καμερών της Sony IMX686 FPC μέγα φακός εικονοκυττάρου 1/1.73 6P

Αυτόματη ενότητα καμερών αισθητήρων εικόνας εστίασης 64mp Sony IMX686 κινητή

Specificaitons

Περιγραφή

IMX686 είναι ένας διαγώνιος 9,251 χιλ. (τύπος - 1/1,73) 64 μέγα-εικονοκυττάρου CMOS ενεργός αισθητήρας εικόνας εικονοκυττάρου συσσωρευμένος τύπος με μια τετραγωνική σειρά εικονοκυττάρου. Υιοθετεί της Sony πίσω-που φωτίζεται και που συσσωρεύεται αισθητήρας εικόνας CMOS για να επιτύχει την εικόνα υψηλής ταχύτητας συλλαμβάνοντας από τη στήλη τα παράλληλα κυκλώματα μετατροπέων A/D και την υψηλή χαμηλού θορύβου εικόνα ευαισθησίας και (που συγκρίνει με το συμβατικό αισθητήρα εικόνας CMOS) μέσω της φωτισμένης πίσω πλευρά δομής εικονοκυττάρου απεικόνισης. Το αρχικό φίλτρο μωσαϊκών χρώματος χρωστικών ουσιών Ρ, Γ, και Β υιοθετείται. Λειτουργεί με τέσσερις τάσεις παροχής ηλεκτρικού ρεύματος: το ανάλογο 2,9 Β και 1.8V, ψηφιακά 1,1 Β και 1,8 Β για την εισόδου-εξόδου διεπαφή και επιτυγχάνει τη χαμηλής ισχύος κατανάλωση. Επιπλέον, αυτό το προϊόν σχεδιάζεται για τη χρήση στο PC κινητών τηλεφώνων και ταμπλετών. Κατά χρησιμοποίηση αυτού για μια άλλη εφαρμογή, την εταιρία λύσεων ημιαγωγών της Sony δεν εξασφαλίζει την ποιότητα και την αξιοπιστία του προϊόντος. Επομένως, μην χρησιμοποιήστε αυτό για τις εφαρμογές εκτός από το PC κινητών τηλεφώνων και ταμπλετών. Συμβουλευθείτε τον αντιπρόσωπο πωλήσεων εταιριών λύσεων ημιαγωγών της Sony σας εάν έχετε οποιεσδήποτε ερωτήσεις.

Χαρακτηριστικά γνωρίσματα

◆Πίσω-φωτισμένος και συσσωρευμένος αισθητήρας εικόνας CMOS

◆Ρύθμιση φίλτρων χρώματος κωδικοποίησης Bayer τετραγώνων (QBC)

◆Αυτόματη εστίαση ανίχνευσης φάσης (PDAF)

◆Υψηλό πλαισίων ποσοστού του 30fps@Full ψηφίσματος (επαν-μωσαϊκό QBC) παρακείμενο εικονοκύτταρο Binning V2H2 Binning εικονοκυττάρου του 30fps@QBC-HDR το 30fps@V2H2 qbc-HDR το 120fps@2x2 παρακείμενο (16:9) το 240fps@2x2 (16:9)

◆Υψηλή αναλογία σήματος/διαταραχή (SNR)

◆Διπλή λειτουργία συγχρονισμού αισθητήρων

◆Ενσωματωμένη 2$α δυναμική διόρθωση εικονοκυττάρου ατέλειας (DPC)

◆Φακός που σκιάζει τη διόρθωση (LSC)

◆Ενσωματωμένος αισθητήρας θερμοκρασίας

◆Τηλεοπτικό σχήμα παραγωγής ΑΚΑΤΕΡΓΑΣΤΩΝ 10, ΑΚΑΤΕΡΓΑΣΤΑ 8, RAW14 (QBC HDR χωρίς τοπική χαρτογράφηση τόνου)

◆Λειτουργία επαν-μωσαϊκών QBC

◆Έξοχος τρόπος νύχτας

◆Λειτουργία QBC HDR

◆Δύο PLLs για την ανεξάρτητη παραγωγή ρολογιών για τον έλεγχο εικονοκυττάρου και τη διεπαφή παραγωγής στοιχείων

◆Csi-2 τμηματική παραγωγή στοιχείων
MIPI δ-PHY 2lane/4lane, Max.2.5Gbps/laneD-PHYspec.ver.
MIPI γ-PHY1/2/3trio.Max4.5Gsps/TrioC-PHYspec.ver.1.2 υποχωρητικό
◆2-wire τμηματική επικοινωνία (υποστηρίξεις I2C " γρήγορος γρήγορος-τρόπος τρόπου "" συν " και I3C)
◆5K κομμάτι του ROM OTP για τους χρήστες

Δομή συσκευών

◆Αισθητήρας εικόνας CMOS

◆Μέγεθος εικόνας: Διαγώνια 9,251 χιλ. (τύπος - 1/1,73)

◆Αριθμός αποτελεσματικών εικονοκυττάρων: 9344 (η) 65,6 Μ εικονοκύτταρα × 7024 (β) περ.

◆Αριθμός ενεργών εικονοκυττάρων: 9248 (η) 64,2 Μ εικονοκύτταρα × 6944 (β) περ.

◆Μέγεθος τσιπ: 8,638 χιλ. (η) × 6,460 χιλ. (β)

◆Μέγεθος κυττάρων μονάδων: 0,80 μm (η) × 0,80 μm (β)

◆Υλικό υποστρωμάτων: Πυρίτιο

Εφαρμογές

βιομηχανικός, ιατρικός, μηχανική όραση, για το έλεγχο προσπέλασης, για τα μικροσκόπια, για την έξυπνη κυκλοφορία, εκπαίδευση, για την έρευνα και την ανάπτυξη, για λιανικό, για τη μετρολογία, για τις ενσωματωμένες συσκευές, για τη αυτοκινητοβιομηχανία, γεωργία, για UAVs, για την ηλεκτρονική, για τη ρομποτική, για τον έλεγχο κυκλοφορίας
