Μίνι ενότητα καμερών VGA ενότητας καμερών OV7670 DVP με τη διεπαφή καρφιτσών DVP 24

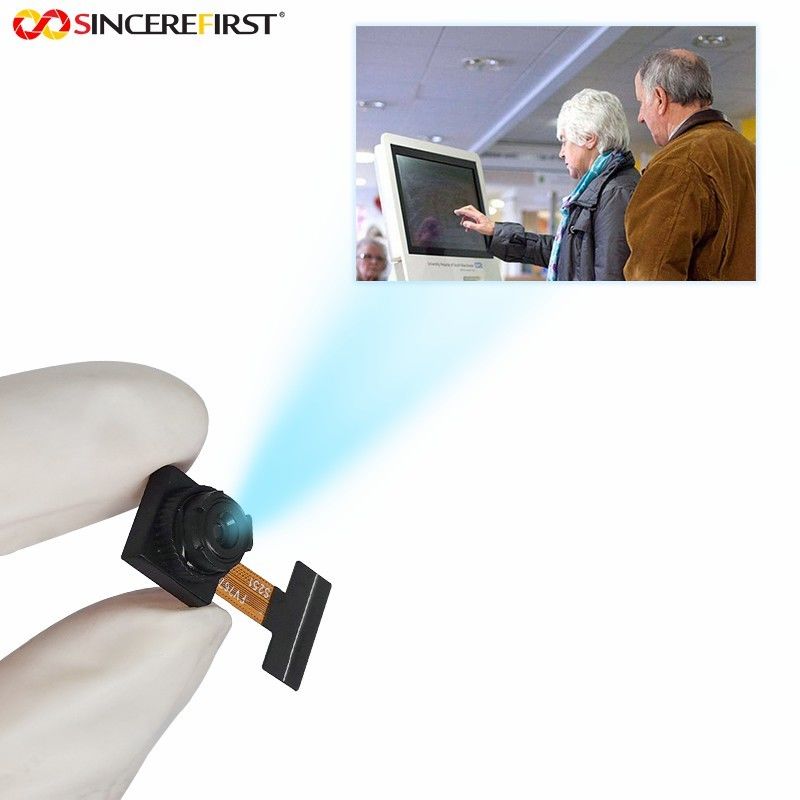

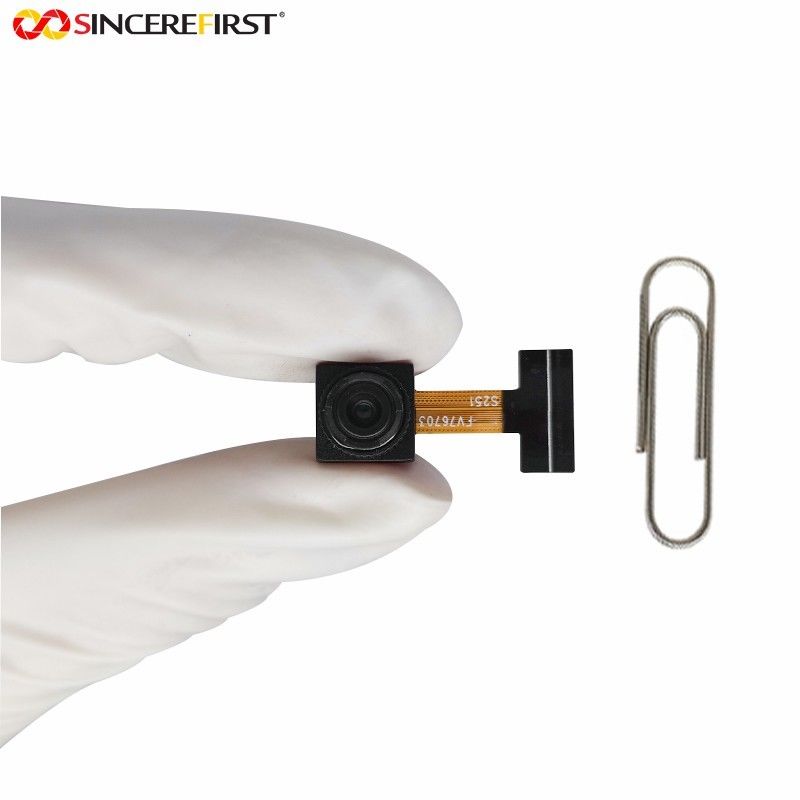

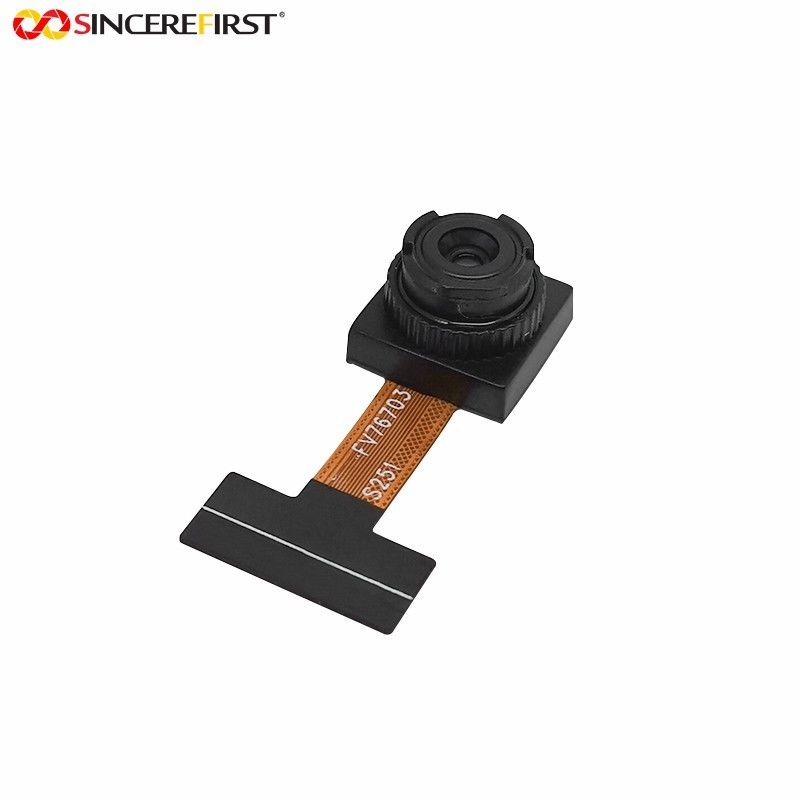

Μίνι OV7670 CMOS VGA Compact Camera Module με διεπαφή DVP 24 Pin

Προδιαγραφές

Περιγραφή

Αυτό το CCM (σύνθετη μονάδα κάμερας) βασίζεται σε αισθητήρα OV7670, κατασκευασμένο με υψηλής ποιότητας φακό και DVP με διεπαφή 24 πινών.
Διαθέτει μια σειρά εικόνων ικανή να λειτουργεί με ταχύτητα έως και 30 πίνακες ανά δευτερόλεπτο (fps) σε VGA με πλήρη έλεγχο του χρήστη στην ποιότητα της εικόνας, τη μορφοποίηση και τη μεταφορά δεδομένων εξόδου.Όλες οι απαιτούμενες λειτουργίες επεξεργασίας εικόνας, συμπεριλαμβανομένου του ελέγχου της έκθεσης, του γάμμα, της ισορροπίας του λευκού, του κορεσμού του χρώματος, του ελέγχου της απόχρωσης και άλλων, είναι επίσης προγραμματιζόμενα μέσω της διεπαφής SCCB.

Χαρακτηριστικά

◆Αυτή η μίνι μονάδα μικρής εικόνας 0.3MP βασίζεται στον αισθητήρα εικόνας CMOS χαμηλής τάσης OV7670, ο οποίος παρέχει την πλήρη λειτουργικότητα μιας κάμερας VGA με ένα μόνο τσιπ και επεξεργαστή εικόνας.
◆Η μέγιστη ταχύτητα εικόνων 30fps σε ανάλυση VGA με πλήρη έλεγχο από τον χρήστη της ποιότητας εικόνας, της μορφοποίησης και της μεταφοράς δεδομένων εξόδου μέσω του Serial Camera Control Bus (SCCB).
◆Αποφασιστικότητα: 640 x 480 (VGA); Μέγιστη ταχύτητα μεταφοράς εικόνας: 30fps@VGA; Μορφή εξόδου ((8-bit): YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, Ακατέργαστα δεδομένα RGB
◆ΠΡΟΣΟΧΗ ΛΟΓΙΚΟΥ: Λογισμικός φακός, γωνία οπτικού πεδίου 45 μοιρών (D), ολοκληρωμένο 650 IR φίλτρο, μόνο με ορατό φως, παραμόρφωση μικρότερη του 1%.
◆Συστήνεται για τους λάτρεις της ηλεκτρονικής, αυτό το CCM είναι συμβατό με τις πλατφόρμες Arduino, Maple, ChipKit, STM32, ARM, DSP, FPGA και άλλες πλατφόρμες MCU.

Εφαρμογές

Σύστημα παρακολούθησης επισκεπτών
Σύστημα παρακολούθησης
Σύστημα παρουσίας
Αναγνώριση προσώπου
Σάρωση εγγράφων
Αποφυγή εμποδίων
