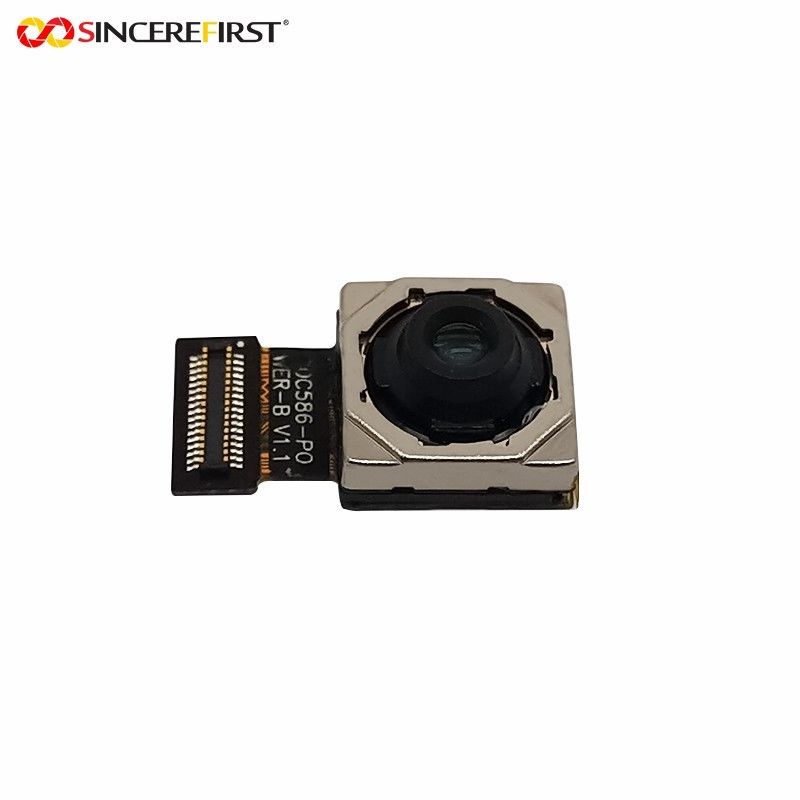

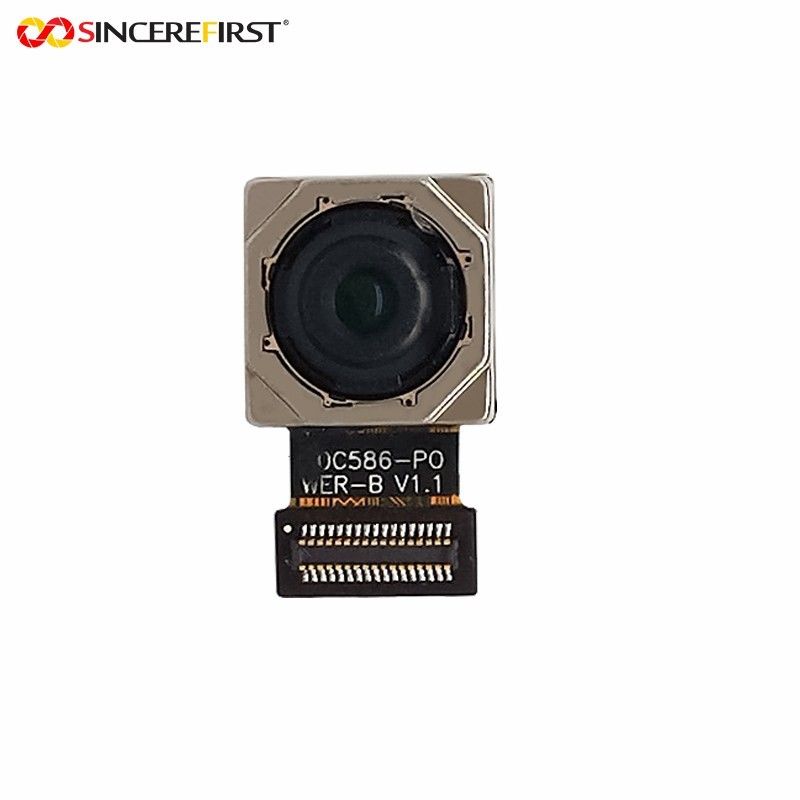

Οπτική κάμερα Sony IMX586 CMOS για Drone και FPV

Οπτική κάμερα Sony IMX586 CMOS για Drone και FPV

Προδιαγραφές

Περιγραφή

Το IMX586 είναι ένας διαγώνιος αισθητήρας εικόνας CMOS ενεργού pixel τύπου 48 Megapixel, ο οποίος είναι οριζόντιος 8.000 mm (τύπος 1/2.0) και έχει τετραγωνική σειρά pixel. It adopts Sony's back-illuminated and stacked CMOS image sensor to achieve high speed image capturing by column parallel A/D converter circuits and high sensitivity and low noise image (comparing with conventional CMOS image sensor) through the backside illuminated imaging pixel structureΧρησιμοποιείται φίλτρο μωσαϊκού πρώτων χρωμάτων R, G και B. Λειτουργεί με πέντε τάσεις τροφοδοσίας: αναλογικά 2,9 V και 1,8 V, ψηφιακά 1,1 V, P L L-PHY 1,1 V και 1.8 V για διεπαφή εισόδου/εξόδου και επιτυγχάνει χαμηλή κατανάλωση ενέργειας.

Χαρακτηριστικά

◆Αναφωτισμένος και στοιβαγμένος αισθητήρας εικόνας CMOS
◆Διαχείριση φίλτρου χρώματος Quad Bayer Coding
◆Αυτόματη εστίαση εντοπισμού φάσης (PDAF)
◆Αύξητη ταχύτητα εικόνας 30fps@Πλήρης ανάλυση (QBC Re-mosaic) / 30fps@QBC-HDR / 120fps@2x2 Συγκριτική σύνδεση των εικονοστοιχείων (16:9) / 240fps@2x2 Συγκριτική σύνδεση των εικονοστοιχείων V2H2 ((16:9)
◆Υψηλή αναλογία σήματος προς θόρυβο (SNR)
◆Δύο λειτουργίες συγχρονισμού αισθητήρων
◆Συγχρονισμένη διμερή διαιτητική διόρθωση ελαττωμάτων
◆Διορθωτική σκιά (LSC) των φακών
◆Συγχρονισμένος αισθητήρας θερμοκρασίας
◆Εκδοτική μορφή βίντεο RAW10/8, COMP8
◆QBC Λειτουργία επανα-μοσαϊκού
◆Δυναμία HDR QBC
◆Δύο PLL για ανεξάρτητη παραγωγή ρολογιού για έλεγχο των pixel και διεπαφή εξόδου δεδομένων
◆Απόδοση σειριακών δεδομένων CSI-2, MIPI D-PHY 2lane/4lane, Max. 2.5Gbps/lane, D-PHY spec. ver. 1.2 συμμορφούμενη με MIPI C-PHY 1/2/3trio, Max 2.5Gsps/Trio, C-PHY spec. ver. 1.0 συμμορφούμενη
◆2-σύρματη σειριακή επικοινωνία (υποστηρίζει I2C "Γρήγορη λειτουργία" και "Γρήγορη λειτουργία Plus")
◆28K bit OTP ROM για τους χρήστες

Δομή συσκευής

◆ CMOS αισθητήρας εικόνας

◆Μέγεθος εικόνας: Διαγώνιο 8.000 mm (τύπος 1/2.0)

◆Συνολικό αριθμό pixel: 8032 (H) × 6248 (V) περίπου 50,18 M pixel

◆Αριθμός αποτελεσματικών pixel: 8032 (H) × 6088 (V) περίπου 48,89 M pixel

◆Αριθμός ενεργών pixel: 8000 (H) × 6000 (V) περίπου 48,00 M pixel

◆Μέγεθος τσιπ: 7.504 mm (H) × 5.659 mm (V)

◆Μέγεθος κυττάρου μονάδας: 0,80 μm (H) × 0,80 μm (V)

◆Υλικό υποστρώματος: πυρίτιο

Εφαρμογές

Ρομπότ, Drones
Κάμερες δράσης
Εφαρμογές 3D σάρωσης
Κάμερα ζώων πεδίου
Καταγραφή αργής κίνησης
Μηχανική όραση, κλπ.
