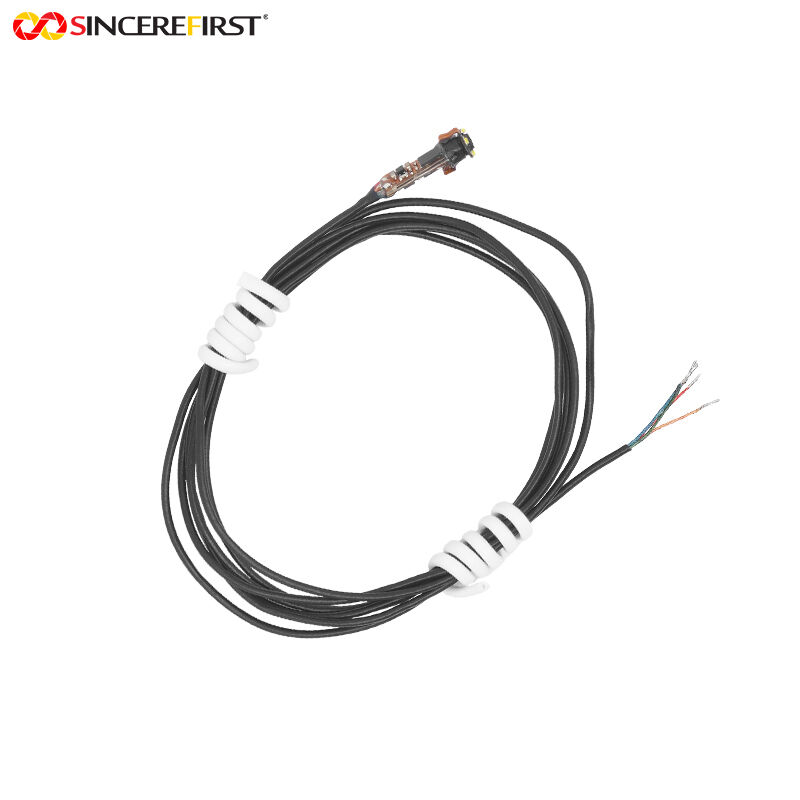

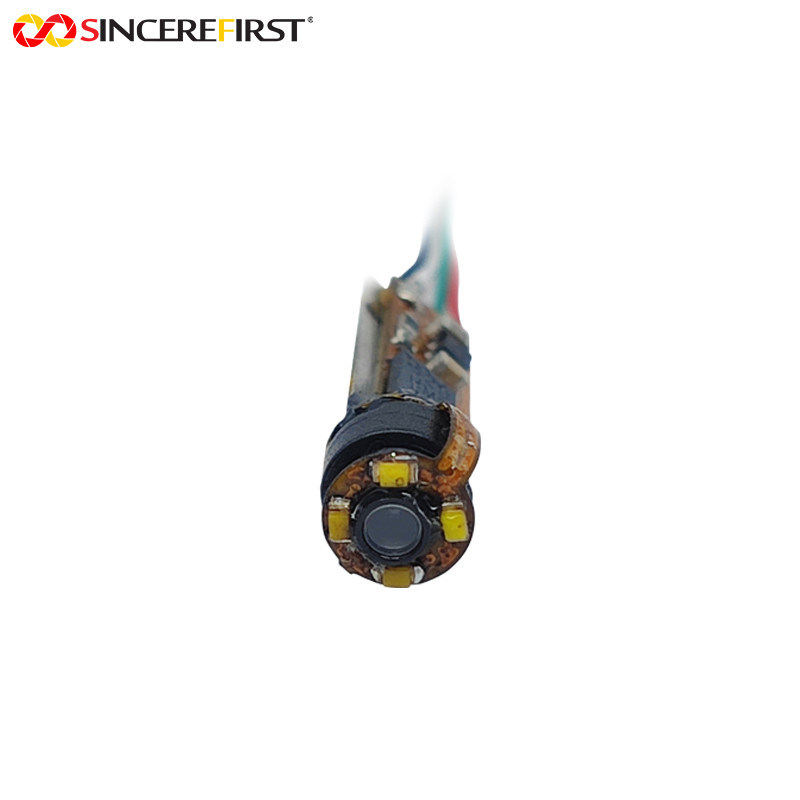

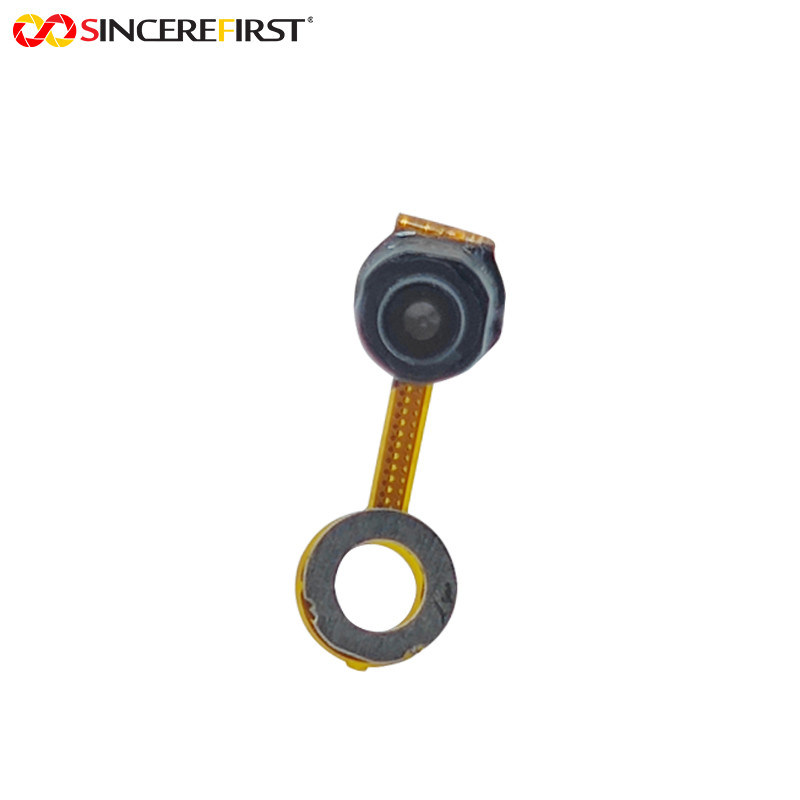

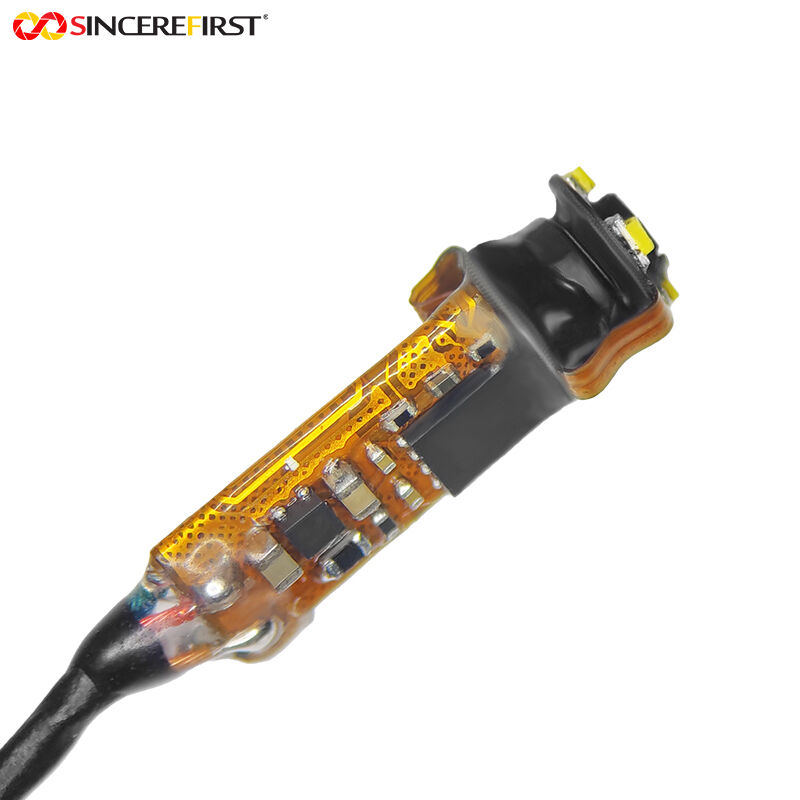

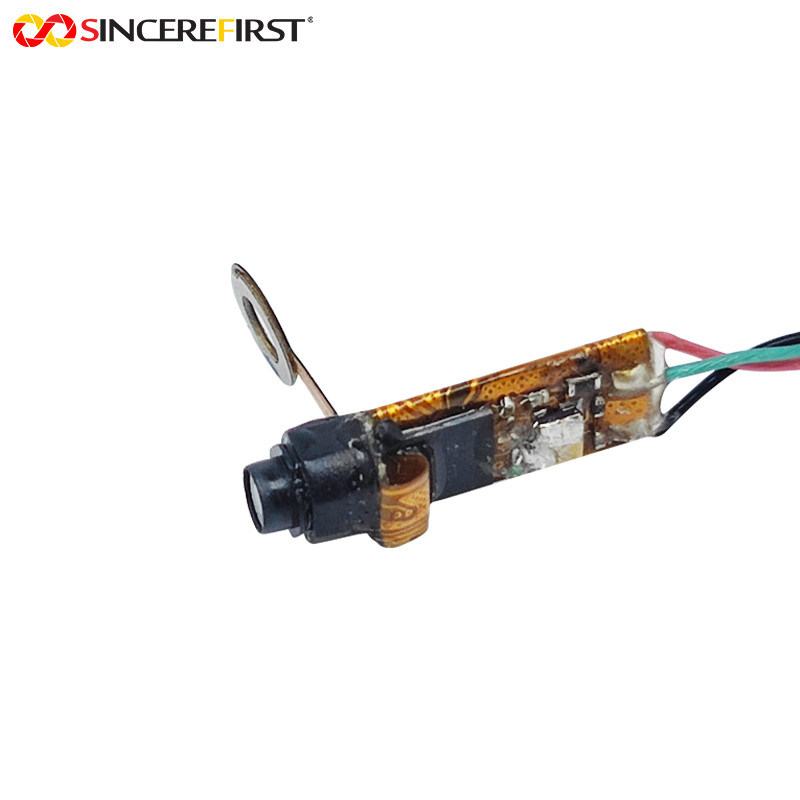

4.0mm Διάμετρος VGA CMOS Αισθητήρας CVBS (AV/TV) Αναλογική Έξοδος Κάμερα Ενδοσκόπιο Module
Περιγραφή Προϊόντος:
Αυτό το Module Κάμερας Ενδοσκοπίου με Διάμετρο 4.0mm, Αισθητήρα VGA CMOS και Αναλογική Έξοδο CVBS (AV/TV) είναι ένα βιομηχανικό αναλογικό εξάρτημα απεικόνισης ειδικά σχεδιασμένο για οπτική ανίχνευση κοντινής εμβέλειας σε στενούς χώρους, συμβατό με τα πρότυπα RoHS. Η διάμετρος του ανιχνευτή του ελέγχεται με ακρίβεια στα 4.0mm, ένα εξαιρετικά μικρό σχέδιο που υπερβαίνει τους χωρικούς περιορισμούς του συμβατικού εξοπλισμού ανίχνευσης, επιτρέποντας εύκολη πρόσβαση σε μικροσκοπικούς χώρους όπως εξαιρετικά λεπτά κανάλια και στενά κενά που οι συνηθισμένες συσκευές δεν μπορούν να φτάσουν, επεκτείνοντας αποτελεσματικά το εύρος ανίχνευσης και τα εφαρμόσιμα σενάρια. Το οπτικό σύστημα είναι βελτιστοποιημένο για ενδοσκοπικές λειτουργίες κοντινής εμβέλειας, διαθέτοντας εστιακή απόσταση 1.08mm, διάφραγμα F2.8 και οπτικό πεδίο 65°, σε συνδυασμό με εύρος εστίασης 30–80mm — αυτή η στοχευμένη βελτιστοποίηση διασφαλίζει βελτιωμένη ευκρίνεια στην απεικόνιση κοντινής εμβέλειας, ταιριάζοντας απόλυτα με την τυπική απόσταση εργασίας της ενδοσκοπικής ανίχνευσης και καλύπτοντας τις ανάγκες σε σενάρια επιθεώρησης υψηλής συχνότητας. Με την παραμόρφωση TV αυστηρά ελεγχόμενη εντός -1.5%, η μονάδα επιτυγχάνει αληθινή και ακριβή αποκατάσταση του γεωμετρικού σχήματος της εικόνας, βελτιώνοντας σημαντικά την αξιοπιστία των αποτελεσμάτων παρατήρησης και την ακρίβεια της κρίσης, κάτι που είναι ζωτικής σημασίας για εργασίες ακριβούς ανίχνευσης. Υιοθετώντας αναλογική έξοδο σήματος CVBS (AV/TV), μπορεί να οδηγήσει απευθείας συσκευές προβολής για παρακολούθηση σε πραγματικό χρόνο χωρίς την ανάγκη πρόσθετων μονάδων ψηφιακής επεξεργασίας, απλοποιώντας τη δομή του συστήματος, μειώνοντας το κόστος ανάπτυξης και τον κίνδυνο βλάβης του εξοπλισμού. Η μονάδα είναι εξοπλισμένη με διεπαφή 4PIN PAD (GND, VOUT, LED+, VCC), όπου το VOUT χρησιμοποιείται για έξοδο σήματος βίντεο, και οι ακροδέκτες LED+ και VCC υποστηρίζουν την προαιρετική εγκατάσταση 4 λευκών LED 0402, τα οποία μπορούν να βελτιώσουν αποτελεσματικά την ποιότητα απεικόνισης σε στενούς χώρους με χαμηλό φωτισμό. Το μητρώο κατεύθυνσης εικόνας υιοθετεί την προεπιλεγμένη διαμόρφωση εργοστασίου, επιτρέποντας την είσοδο στην τυπική λειτουργία εργασίας αμέσως μετά την ενεργοποίηση χωρίς πρόσθετες ρυθμίσεις. Ενσωματώνοντας μικρό μέγεθος, άμεση αναλογική έξοδο, χαμηλή παραμόρφωση και βελτιστοποίηση κοντινής εμβέλειας, αυτή η μονάδα γίνεται μια αξιόπιστη λύση απεικόνισης για βιομηχανική ανίχνευση, συντήρηση αυτοκινήτων, ακριβή ηλεκτρονικά και πειραματική εξερεύνηση.
Χαρακτηριστικά:

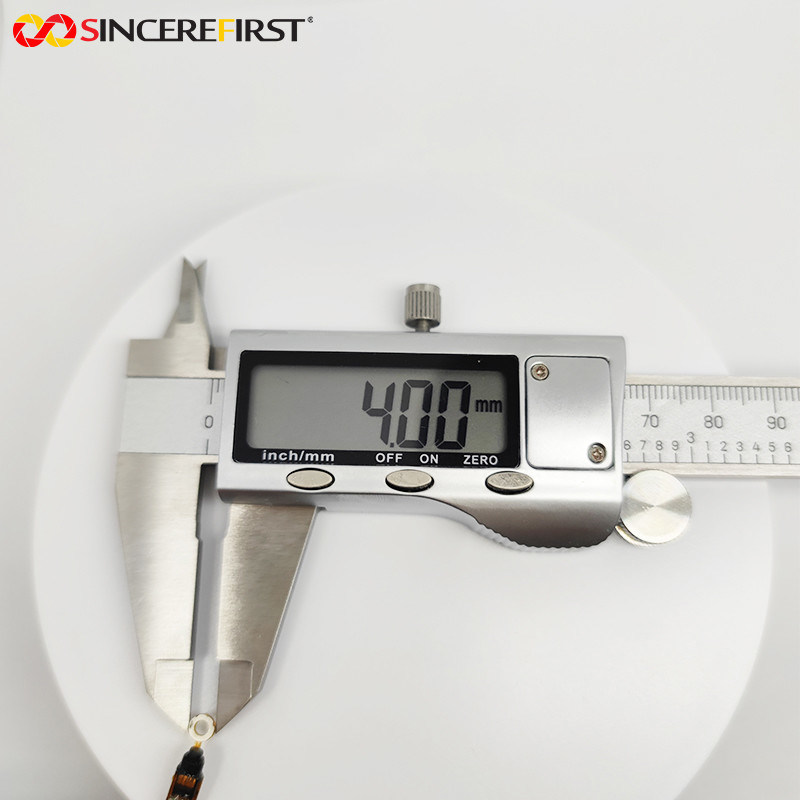

1.Μικρο-Διάμετρος 4.0mm: Η διάμετρος 4.0mm επιτρέπει τη διείσδυση σε μικροσκοπικούς χώρους απρόσιτους από συμβατικό εξοπλισμό, επεκτείνοντας αποτελεσματικά το εύρος ανίχνευσης και τα εφαρμόσιμα σενάρια.
2.Αναλογική Άμεση Έξοδος CVBS: Εξάγει τυπικά αναλογικά σήματα βίντεο, τα οποία μπορούν να συνδεθούν απευθείας σε συσκευές προβολής, απλοποιώντας τη δομή του συστήματος και μειώνοντας το κόστος ανάπτυξης και τους κινδύνους βλάβης.
3.Εστίαση Κοντινής Εμβέλειας 30–80mm: Το εύρος εστίασης είναι βελτιστοποιημένο για ενδοσκοπικές αποστάσεις εργασίας, ενισχύοντας την ευκρίνεια απεικόνισης κοντινής εμβέλειας για να καλύψει τις ανάγκες σε σενάρια ανίχνευσης υψηλής συχνότητας.
4.Αληθινή Απεικόνιση Χαμηλής Παραμόρφωσης: Με παραμόρφωση < -1.5%, το γεωμετρικό σχήμα της εικόνας αποκαθίσταται με ακρίβεια, βελτιώνοντας την αξιοπιστία των αποτελεσμάτων παρατήρησης και την ακρίβεια της κρίσης.Τεχνικές Παράμετροι:
Όνομα Προϊόντος
| VGA USB Camera Module |
Αισθητήρας |
| VGA |
Εύρος Εστίασης |
| 30~80mm |
Εστιακή Απόσταση |
| 1.08mm |
Αριθμός F |
| 2.8 |
FOV(D) |
| 65° |
Έξοδος |
| CVBS Αναλογική |
|
| <-1.5% |
Βασική Ανοχή |
| ±0.1mm |
Όνομα Μάρκας |
| SINEREFIRST |
Εφαρμογές: |
1.Βιομηχανική Ενδοσκόπηση Λεπτών Σωλήνων:
Μπορεί να χρησιμοποιηθεί για οπτική ανίχνευση της κατάστασης του εσωτερικού τοιχώματος, ελαττωμάτων και φραγμών σε σωλήνες μικρής διαμέτρου (άνω των 4mm). Η διάμετρος 4.0mm και η χαμηλή παραμόρφωση εξασφαλίζουν σαφή και ακριβή ανίχνευση.2.Συντήρηση Κρυφών Μερών Αυτοκινήτου:
Μπορεί να διεισδύσει βαθιά σε κενά κινητήρα, αγωγούς κλιματισμού και κενά καλωδίωσης. Το μικροσκοπικό της μέγεθος επιτρέπει εντοπισμό βλαβών χωρίς αποσυναρμολόγηση και χωρίς καταστροφή.3.Εσωτερική Παρατήρηση Ηλεκτρονικών Ακριβείας:
Χρησιμοποιείται για επιθεώρηση κοντινής εμβέλειας συγκολλήσεων, καλωδίων και εξαρτημάτων εντός έξυπνων συσκευών. Η βελτιστοποίηση κοντινής εστίασης βοηθά στην ταχεία αντιμετώπιση προβλημάτων.4.Ιατρικός/Πειραματικός Μικρο-Ανιχνευτής:
Μπορεί να προσαρμοστεί σε μικρές κοιλότητες και πειραματικές συσκευές. Η αναλογική της έξοδος διευκολύνει την προβολή σε πραγματικό χρόνο και την καταγραφή εικόνων των αποτελεσμάτων ανίχνευσης.Διαδικασία Προσαρμογής:
1. Μπορείτε να παρέχετε σχέδια ή δείγματα, καθώς και να ζητήσετε τεκμηρίωση και ανάπτυξη από το μηχανικό προσωπικό μας.
2. Επικοινωνία ή Συνάντηση3. Θα επικοινωνήσουμε μαζί σας λεπτομερώς για να καθορίσουμε το προϊόν που χρειάζεστε και θα προσπαθήσουμε να ορίσουμε το καταλληλότερο προϊόν για εσάς σύμφωνα με τις ανάγκες σας.
4. Ανάπτυξη Δείγματος
5. Καθορίστε τις λεπτομέρειες του δείγματος ανάπτυξης και τον χρόνο παράδοσης. Επικοινωνήστε ανά πάσα στιγμή για να διασφαλίσετε την ομαλή πρόοδο.
6. Δοκιμή Δείγματος
7. Δοκιμάστε και παλαιώστε στην εφαρμογή σας, δώστε ανατροφοδότηση για τα αποτελέσματα των δοκιμών, δεν χρειάζεται τροποποίηση, μαζική παραγωγή.
