Μονάδα κάμερας Global Shutter 1MP OV9782 Image Sensor IoT

Μονάδα Κάμερας Global Shutter 1MP OV9782 Image Sensor IoT

Περιγραφή Προϊόντος:

Αυτή είναι μια μονάδα κάμερας Global Shutter 1MP OV9782 Image Sensor IoT, που υιοθετεί τον αισθητήρα CMOS OV9782 της OmniVision. Με μια βαθιά ενσωματωμένη αρχιτεκτονική της τεχνολογίας OmniPixel®3‑GS και μεγάλα εικονοστοιχεία 3μm×3μm ως πυρήνα, επιτυγχάνει μια ακριβή ισορροπία μεταξύ της κβαντικής απόδοσης και της χωρικής ανάλυσης στον τομέα του global shutter CMOS: Το μεγάλο μέγεθος εικονοστοιχείων 3μm αυξάνει σημαντικά την πρόσληψη φωτός ανά εικονοστοιχείο. Σε συνδυασμό με την βελτιστοποιημένη κβαντική απόδοση της τεχνολογίας OmniPixel®3‑GS, μπορεί να μειώσει τον θόρυβο της εικόνας και να διατηρήσει την καθαρή ποιότητα εικόνας ακόμη και σε περιβάλλοντα χαμηλού φωτισμού, όπως σκοτεινούς εσωτερικούς χώρους ή οπίσθιο φωτισμό εξωτερικού χώρου, καλύπτοντας τις ανάγκες αναγνώρισης και απεικόνισης υψηλής ακρίβειας. Εν τω μεταξύ, αυτή η τεχνολογία συνεργάζεται με τη λειτουργία global shutter και, όταν συνδυάζεται με την υψηλή ταχύτητα καρέ εξόδου 1280x800P@120FPS, μπορεί να καταγράψει με ακρίβεια λεπτομέρειες κινούμενων στόχων και να αποφύγει το θάμπωμα κίνησης.​

Η μονάδα έχει 1MP αποτελεσματικά εικονοστοιχεία και υποστηρίζει μορφή εξόδου 8/10-Bit RAW, διασφαλίζοντας την απόκτηση πρωτότυπων δεδομένων εικόνας για εγγενή επεξεργασία δεδομένων από το backend AI. Το μέγεθος του αισθητήρα είναι 1/4 ίντσας και η οπτική του διαμόρφωση περιλαμβάνει ένα μεγάλο διάφραγμα F2.2 και σχεδιασμό εστιακής απόστασης 1,66 mm. Το ευρύ εύρος εστίασης των 30cm~Infinity προσαρμόζεται σε σενάρια λήψης σε πολλαπλές αποστάσεις, ενώ το εξαιρετικά μεγάλο πεδίο θέασης (FOV) 120° σε συνδυασμό με τη χαμηλή παραμόρφωση TV του < -10% επιτρέπει την κάλυψη μεγάλης περιοχής, διασφαλίζοντας παράλληλα την καθαρή ποιότητα εικόνας.​

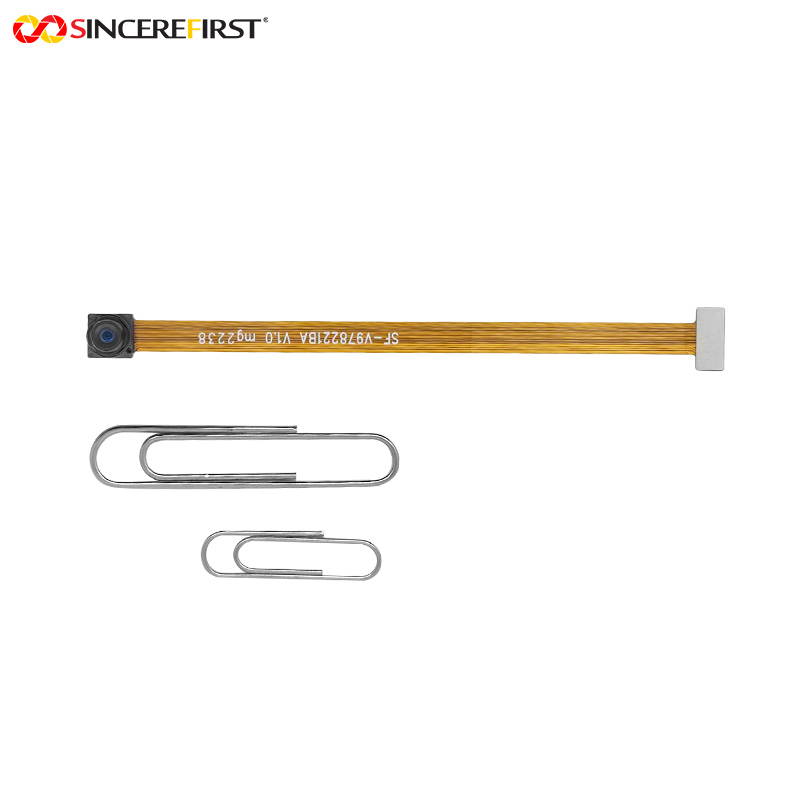

Το προϊόν υιοθετεί σταθερή εστιακή απόσταση με χειροκίνητη εστίαση και διαθέτει συμπαγή σχεδιασμό σε σχήμα λωρίδας μόνο 7mm×7mm×5.12mm, ο οποίος μπορεί να ενσωματωθεί ευέλικτα σε στενούς χώρους εγκατάστασης. Είναι επίσης συμβατό τόσο με τη διεπαφή σειριακής εξόδου διπλού καναλιού MIPI όσο και με τη διεπαφή παράλληλης εξόδου DVP. Κατασκευασμένο μέσω της διαδικασίας SMT και της τεχνολογίας AA (Active Alignment), διασφαλίζει την ακρίβεια και τη σταθερότητα της μαζικής παραγωγής. Επιπλέον, έχει περάσει πολλαπλές διεθνείς δοκιμές και πιστοποιήσεις, συμπεριλαμβανομένων των CE, FCC, RoHS και REACH, συμμορφούμενο πλήρως με τα παγκόσμια πρότυπα πρόσβασης στην αγορά.

Χαρακτηριστικά:

1. Δυνατότητα απεικόνισης σε χαμηλό φωτισμό: Τα μεγάλα εικονοστοιχεία 3μm×3μm σε συνδυασμό με την τεχνολογία OmniPixel®3‑GS βελτιώνουν σημαντικά την απόδοση πρόσληψης φωτός και την κβαντική απόδοση σε περιβάλλοντα χαμηλού φωτισμού, μειώνοντας την παρεμβολή θορύβου και διασφαλίζοντας την καθαρότητα της εικόνας και την αποκατάσταση λεπτομερειών.​
2. Ποιότητα δυναμικής εικόνας HD: Η υψηλή ταχύτητα καρέ 120FPS συνεργάζεται με τη λειτουργία global shutter για την πλήρη εξάλειψη του θαμπώματος κίνησης σε σενάρια γρήγορης κίνησης. Ταυτόχρονα, η μορφή εξόδου 8/10-Bit RAW διατηρεί περισσότερες λεπτομέρειες εικόνας, προσαρμοζόμενη στις ανάγκες επεξεργασίας εικόνας υψηλής ακρίβειας.​
3. Εξαιρετική οπτική απόδοση: Το εξαιρετικά μεγάλο FOV 120° επεκτείνει το εύρος κάλυψης απεικόνισης. η χαμηλή παραμόρφωση TV του < -10% αποφεύγει την παραμόρφωση τεντώματος στις άκρες της εικόνας. Σε συνδυασμό με το ευρύ εύρος εστίασης των 30cm~Infinity, επιτρέπει την απρόσκοπτη προσαρμογή σε σενάρια κοντινής, μεσαίας και μεγάλης απόστασης.​
4. Ισχυρή προσαρμοστικότητα ενσωμάτωσης: Το συμπαγές μέγεθος 7mm×7mm×5.12mm και ο σχεδιασμός σε σχήμα λωρίδας προσαρμόζονται σε στενούς χώρους εγκατάστασης. ο σχεδιασμός διπλής διεπαφής είναι συμβατός με διαφορετικές πλατφόρμες υλικού, επιτρέποντας γρήγορη ενσωμάτωση χωρίς πρόσθετες τροποποιήσεις.​
5. Αξιοπιστία βιομηχανικού επιπέδου: Η διαδικασία SMT και η τεχνολογία AA διασφαλίζουν την οπτική ακρίβεια και τη σταθερότητα μαζικής παραγωγής της μονάδας. Πολλαπλές διεθνείς πιστοποιήσεις καλύπτουν μεγάλες παγκόσμιες αγορές, μειώνοντας τους κινδύνους συμμόρφωσης για τα τελικά προϊόντα.​
6. Πιστότητα δεδομένων τομέα RAW: Η εγγενής έξοδος 10-Bit RAW παρακάμπτει τις διεργασίες παρεμβολής χρωμάτων και μείωσης θορύβου του ISP μετά την επεξεργασία, εξάγοντας απευθείας πρωτότυπα δεδομένα σε μοτίβο Bayer. Παρέχει μη συμπιεσμένες πληροφορίες επιπέδου αισθητήρα για αλγόριθμους βαθιάς μάθησης backend, καθιστώντας το ιδιαίτερα κατάλληλο για σενάρια που απαιτούν ακριβή αποκατάσταση χρωμάτων, όπως ιατρική διάγνωση και πολυφασματική ανάλυση.

Τεχνικές παράμετροι:

Εφαρμογές:

• Έξυπνο σπίτι: Το πλεονέκτημα των μεγάλων εικονοστοιχείων επιτρέπει στην κάμερα να αναγνωρίζει καθαρά την κατάσταση δραστηριότητας των μελών της οικογένειας τη νύχτα ή σε συνθήκες χαμηλού φωτισμού. το ευρύ FOV μπορεί να καλύψει μια μεγαλύτερη εσωτερική περιοχή και μια ενιαία συσκευή μπορεί να παρακολουθεί ολόκληρο το δωμάτιο. ο συμπαγής σχεδιασμός διευκολύνει την κρυφή ενσωμάτωση σε οικιακά προϊόντα, διατηρώντας την αισθητική χωρίς να θυσιάζεται η απόδοση.​
• VR/AR: Η υψηλή ταχύτητα καρέ 120FPS σε συνδυασμό με το global shutter μπορεί να καταγράψει με ακρίβεια γρήγορες κινήσεις χεριών και περιστροφές κεφαλής, παρέχοντας ομαλά, χωρίς θάμπωμα οπτικά δεδομένα. τα εξαιρετικά χαρακτηριστικά απόκρισης κοντά στο υπέρυθρο υποστηρίζουν τη συνεργασία με υπέρυθρους δείκτες για την επίτευξη τοποθέτησης υψηλής ακρίβειας και παρακολούθησης κίνησης, ενισχύοντας τον ρεαλισμό των καθηλωτικών εμπειριών.​
• Έλεγχος AOI: Σε ταχύτητα μεταφοράς πλακέτας 2m/s σε γραμμές παραγωγής SMT, το global shutter παγώνει εικόνες από συνδέσεις συγκόλλησης και εξαρτήματα. η ανάλυση εικονοστοιχείων 3μm πληροί τις απαιτήσεις επιθεώρησης για εξαρτήματα 01005. Ο φωτισμός NIR καταστέλλει την παρεμβολή ανάκλασης από τα pads. τα δεδομένα 10-Bit RAW υποστηρίζουν βαθιά μαθησιακά μοντέλα στην αναγνώριση κρυφών ελαττωμάτων, όπως μικρορωγμές και ψυχρές συνδέσεις συγκόλλησης.​

Προσαρμοσμένη διαδικασία:

1. Μπορείτε να παρέχετε σχέδια ή δείγματα, καθώς και να ζητήσετε τεκμηρίωση και να αναπτυχθούν από το προσωπικό μηχανικών μας.
2. Επικοινωνία ή Συνάντηση
3. Θα επικοινωνήσουμε μαζί σας λεπτομερώς για να καθορίσουμε κάπως το προϊόν που χρειάζεστε και θα προσπαθήσουμε να ορίσουμε το καταλληλότερο προϊόν για εσάς
σύμφωνα με τις ανάγκες σας.
4. Ανάπτυξη δείγματος
5. Καθορίστε τις λεπτομέρειες του δείγματος ανάπτυξης και του χρόνου παράδοσης. Επικοινωνήστε ανά πάσα στιγμή για να εξασφαλίσετε την ομαλή πρόοδο.
6. Δοκιμή δείγματος
7. Δοκιμή και γήρανση στην εφαρμογή σας, σχόλια για τα αποτελέσματα των δοκιμών, δεν χρειάζεται να τροποποιηθεί, μαζική παραγωγή.

Σχετικά με εμάς:

Συνεργαζόμενες μάρκες & Πελάτες:

Γιατί να επιλέξετε εμάς:

Λεπτομερείς εικόνες:
