Τύπος-C Διασύνδεση 4K 20MP Sony IMX283 CMOS FPV Μοντέλο κάμερας USB

Κάμερα FPV USB 4K 20MP με Διεπαφή Type-C και Αισθητήρα Sony IMX283 CMOS

Περιγραφή Προϊόντος:

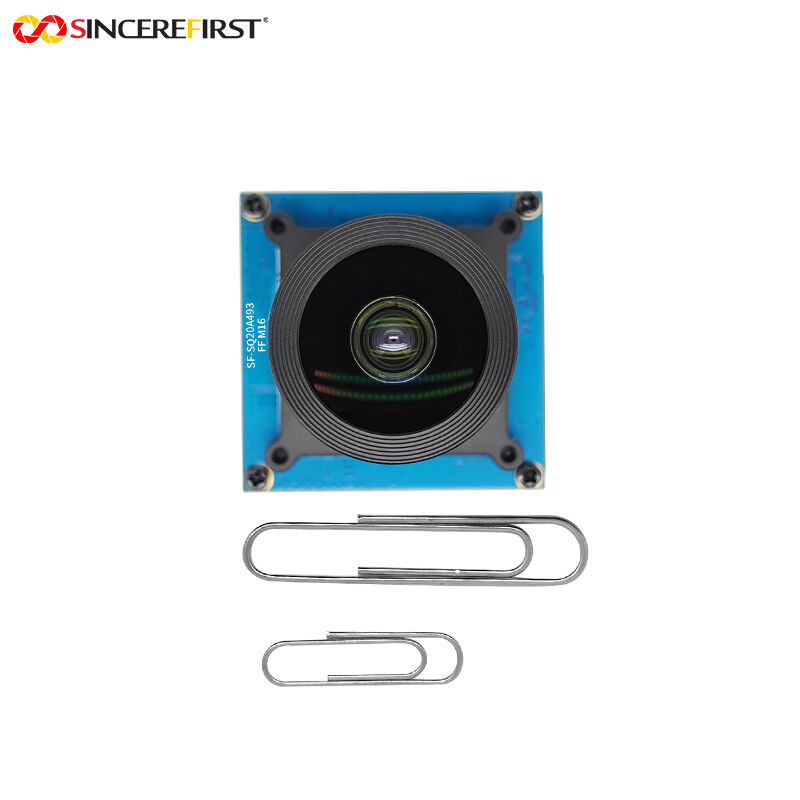

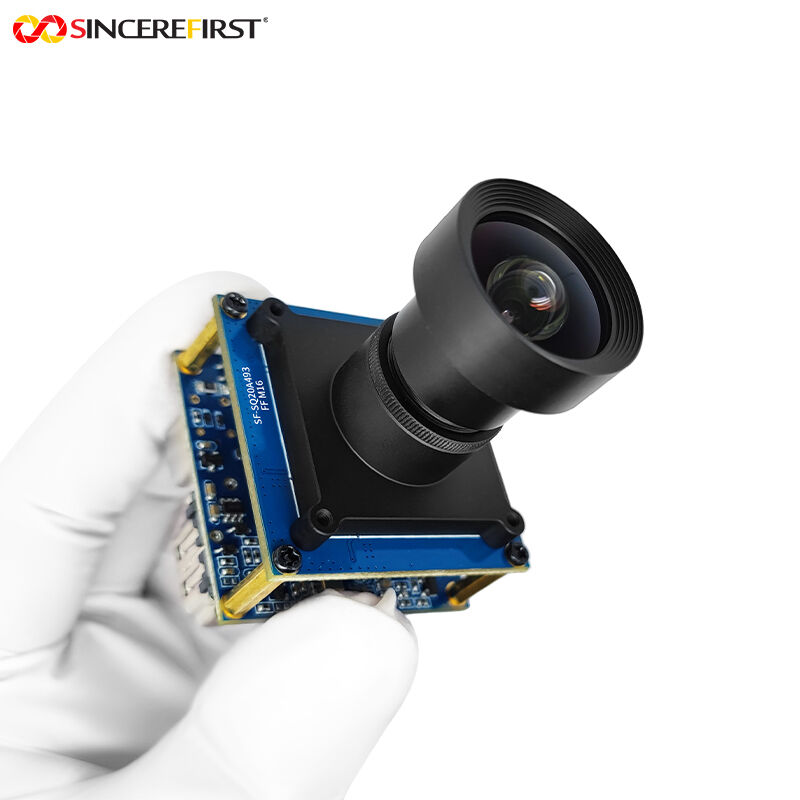

Αυτή είναι μια μονάδα κάμερας USB 4K 20MP με διεπαφή Type-C και αισθητήρα Sony IMX283 CMOS FPV. Βασίζεται στον κορυφαίο αισθητήρα εικόνας Sony IMX283 1 ιντσών, προσφέροντας ανάλυση υψηλής ευκρίνειας 20MP με μέγεθος pixel 2.4μm×2.4μm, το οποίο δημιουργεί μια εξαιρετική βάση για ευαισθησία στο φως. Μπορεί να εξάγει σταθερά βίντεο υψηλής ευκρίνειας τόσο σε 4K@30fps όσο και σε 1080P@30fps. Οι μορφές εξόδου είναι πλήρως συμβατές με τις τρεις κύριες κωδικοποιήσεις: MJPG, YUY2 και H.264, παρέχοντας στους χρήστες ευέλικτες επιλογές μεταξύ ποιότητας εικόνας, καθυστέρησης και χρήσης εύρους ζώνης. Το οπτικό τμήμα υιοθετεί μια τυπική βιομηχανική διεπαφή φακού M16*0.5P, εξοπλισμένη με διάφραγμα F2.8 και φακό σταθερής εστίασης 6.6mm. Επιτυγχάνει ένα ευρύ φάσμα εστίασης από μακροεντολή 1cm έως άπειρο και παρέχει εξαιρετικά ευρεία διαγώνια οπτικό πεδίο 102°, υποστηρίζοντας ακριβή χειροκίνητη ρύθμιση εστίασης.

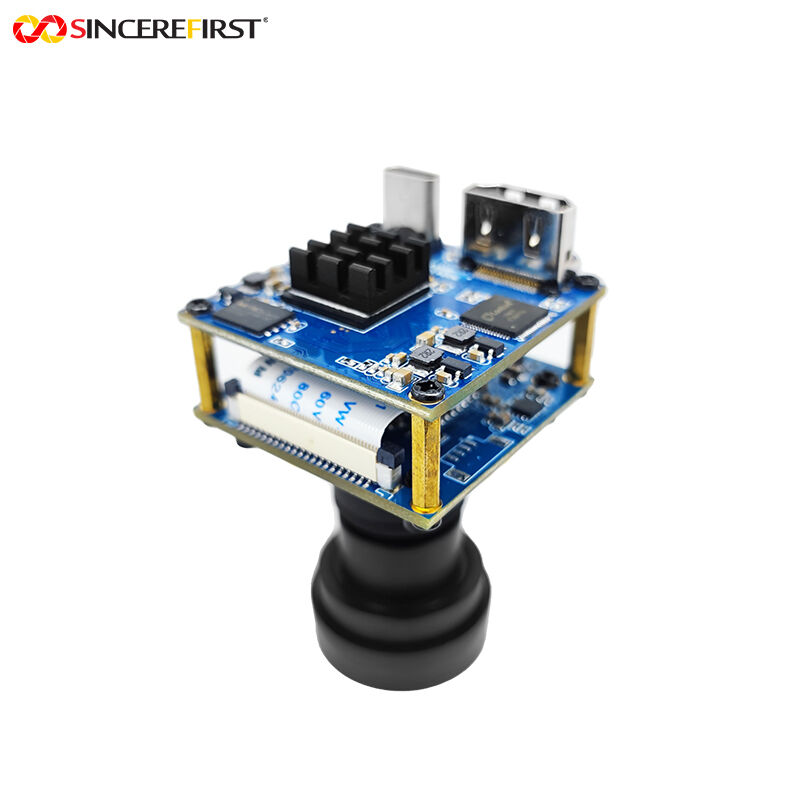

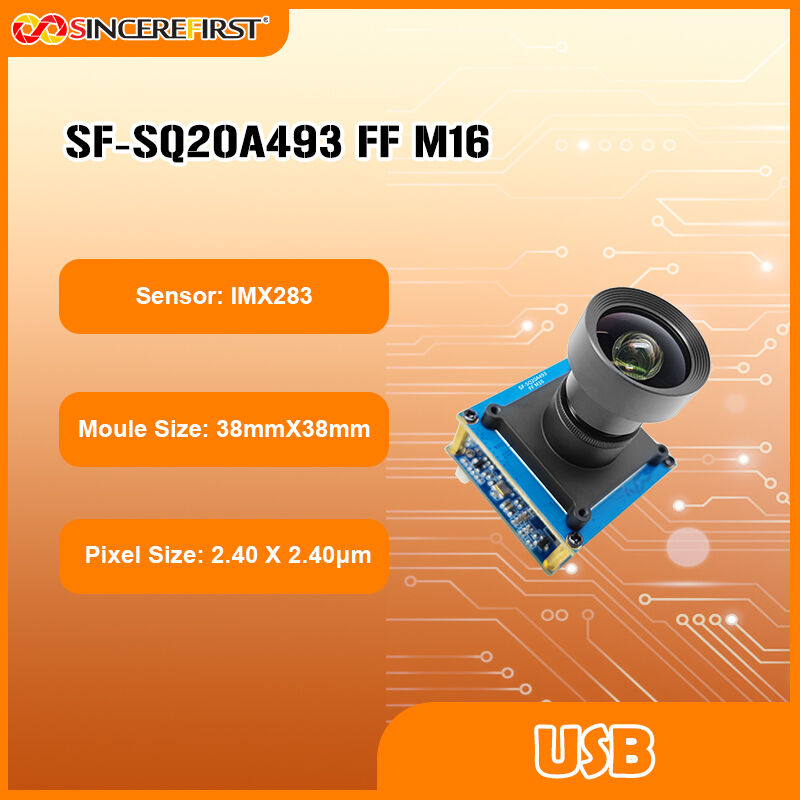

Η μονάδα διαθέτει συμπαγή σχεδιασμό PCB διπλής στρώσης 38mm x 38mm. Χρησιμοποιεί διεπαφή USB 3.0 Type-C για μετάδοση δεδομένων υψηλής ταχύτητας, υποστηρίζει το πρωτόκολλο UVC χωρίς οδηγό και μπορεί να προσαρμοστεί απρόσκοπτα σε κύρια λειτουργικά συστήματα όπως Windows, Linux και macOS. Ολόκληρη η μονάδα κατασκευάζεται με διαδικασία SMT υψηλής ακρίβειας και διαδικασία AA (Active Alignment), διασφαλίζοντας ακριβή ευθυγράμμιση μεταξύ του οπτικού κέντρου και των pixel του αισθητήρα. Έχει επίσης περάσει πολλαπλές διεθνείς δοκιμές και πιστοποιήσεις, συμπεριλαμβανομένων των CE, FCC, RoHS και Reach, πληρώντας τις αυστηρές παγκόσμιες απαιτήσεις της αγοράς για ποιότητα.

Χαρακτηριστικά:

1. Προσαρμόζεται σε Επαγγελματικές Ανάγκες Σεναρίων: Υποστηρίζει χειροκίνητη ρύθμιση εστίασης. Σε σενάρια που απαιτούν σταθερές γωνίες λήψης και ακριβή κλείδωμα στόχου, επιτρέπει μακροχρόνια σταθερά αποτελέσματα απεικόνισης, καλύπτοντας τις απαιτήσεις ακρίβειας για επαγγελματική λήψη.
2. Προσαρμόζεται σε Πολλαπλές Μορφές Κωδικοποίησης: Υποστηρίζει ταυτόχρονα τρεις μορφές εξόδου: MJPG, YUY2 και H.264. Επιτρέπει ευέλικτη εναλλαγή με βάση την απόδοση του υλικού, το εύρος ζώνης μετάδοσης και τις ανάγκες αποθήκευσης διαφορετικών συσκευών, εξαλείφοντας την ανάγκη για πρόσθετες μονάδες κωδικοποίησης και μειώνοντας το κόστος συμβατότητας με διάφορες τερματικές συσκευές.
3. Διεθνείς Πιστοποιήσεις: Χρησιμοποιεί διαδικασία SMT και κατέχει πολλαπλές διεθνείς αυθεντικές πιστοποιήσεις. Σε σενάρια με αυστηρές απαιτήσεις για την ασφάλεια των προϊόντων και την προστασία του περιβάλλοντος, μπορεί να εφαρμοστεί απευθείας χωρίς πρόσθετες τροποποιήσεις συμμόρφωσης.
4. Συμπαγής Σχεδιασμός PCB: Το μικρό μέγεθος 38mm×38mm σε συνδυασμό με δομή PCB διπλής στρώσης εξοικονομεί σημαντικά χώρο εγκατάστασης, διασφαλίζοντας παράλληλα την απόδοση του υλικού. Μπορεί εύκολα να ενσωματωθεί σε μικρές συσκευές με περιορισμένο χώρο και ενσωματωμένα τερματικά.

Τεχνικές Παράμετροι:

Εφαρμογές:

• Έξυπνη Παρακολούθηση Γεωργίας: Μπορεί να καλύψει μεγάλες εκτάσεις αγροκτημάτων ή θερμοκηπίων για να καταγράψει με ακρίβεια λεπτομέρειες όπως οι υφές των φύλλων των καλλιεργειών και τα σημάδια των παρασίτων, βοηθώντας στην έξυπνη παρακολούθηση και ανάλυση δεδομένων της κατάστασης ανάπτυξης των καλλιεργειών.
• Ψηφιακή Αποτύπωση Πολιτιστικής Κληρονομιάς: Μπορεί να αναπαράγει με σαφήνεια λεπτές λεπτομέρειες στην επιφάνεια των πολιτιστικών κειμηλίων, όπως υφές και επιγραφές, να κλειδώσει με ακρίβεια σε βασικές περιοχές των κειμηλίων και να παρέχει αξιόπιστη υποστήριξη απεικόνισης για την ψηφιακή αρχειοθέτηση της πολιτιστικής κληρονομιάς.
• Βοηθητική Απεικόνιση σε Οχήματα: Επιτρέπει ανατροφοδότηση βίντεο σε πραγματικό χρόνο, βοηθώντας στη μείωση των τυφλών σημείων στο οπτικό πεδίο οδήγησης. Είναι κατάλληλη για σενάρια νυχτερινής οδήγησης και παρέχει καθαρά, σταθερά δεδομένα εικόνας για συστήματα περιμετρικής όρασης οχημάτων και συσκευές υποβοήθησης οδήγησης.
• Διαδραστικά Ψηφιακά Σήματα/Κιόσκια: Η ποιότητα βίντεο υψηλής ευκρίνειας μπορεί να καταγράψει με ακρίβεια τις χειρονομίες και τις λεπτομέρειες κίνησης των χρηστών, καλύπτοντας μια ευρεία διαδραστική περιοχή για να παρέχει μια ομαλή, καθηλωτική διαδραστική εμπειρία.

Προσαρμοσμένη Διαδικασία:

1. Μπορείτε να παρέχετε σχέδια ή δείγματα, καθώς και να ζητήσετε τεκμηρίωση και ανάπτυξη από το μηχανικό προσωπικό μας.2. Επικοινωνία ή Συνάντηση
3. Θα επικοινωνήσουμε μαζί σας λεπτομερώς για να προσδιορίσουμε το προϊόν που χρειάζεστε και θα προσπαθήσουμε να προσαρμόσουμε το καταλληλότερο προϊόν για εσάς σύμφωνα με τις ανάγκες σας.
4. Ανάπτυξη Δείγματος
5. Προσδιορισμός των λεπτομερειών του δείγματος ανάπτυξης και του χρόνου παράδοσης. Επικοινωνία ανά πάσα στιγμή για να διασφαλιστεί η ομαλή πρόοδος.
6. Δοκιμή Δείγματος
7. Δοκιμή και παλαίωση στην εφαρμογή σας, ανατροφοδότηση αποτελεσμάτων δοκιμών, χωρίς ανάγκη τροποποίησης, μαζική παραγωγή. Σχετικά με εμάς:
