Βιομηχανική και ιατρική ενσωματωμένη ενσωματωμένη ενδοσκοπική κάμερα CMOS με LED

Ολοκληρωμένη Γυμνή Μονάδα Κάμερας Ενδοσκοπίου CMOS LED Βιομηχανικής και Ιατρικής Χρήσης

Περιγραφή Προϊόντος:

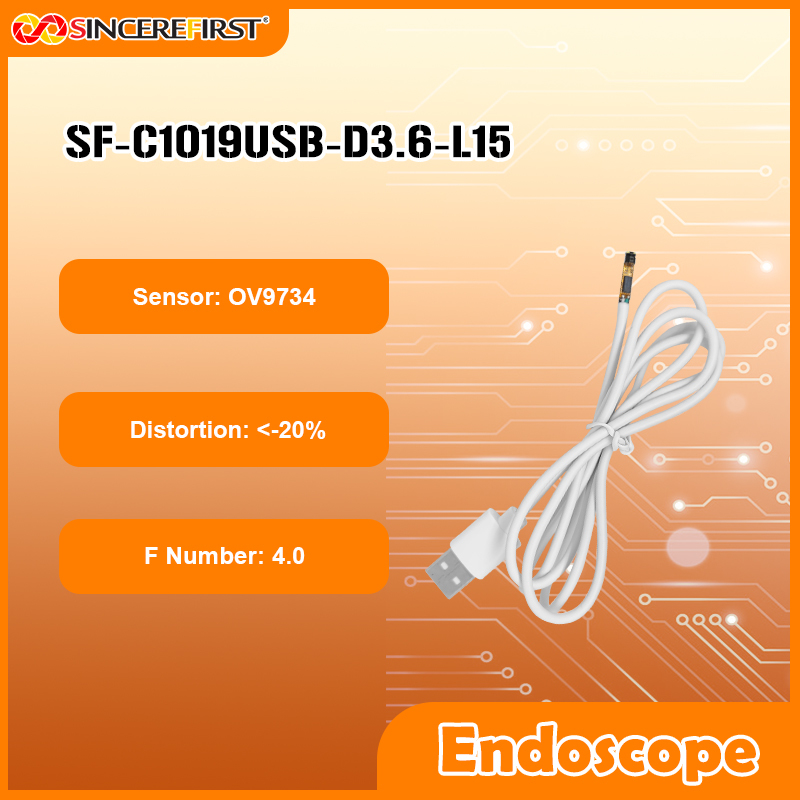

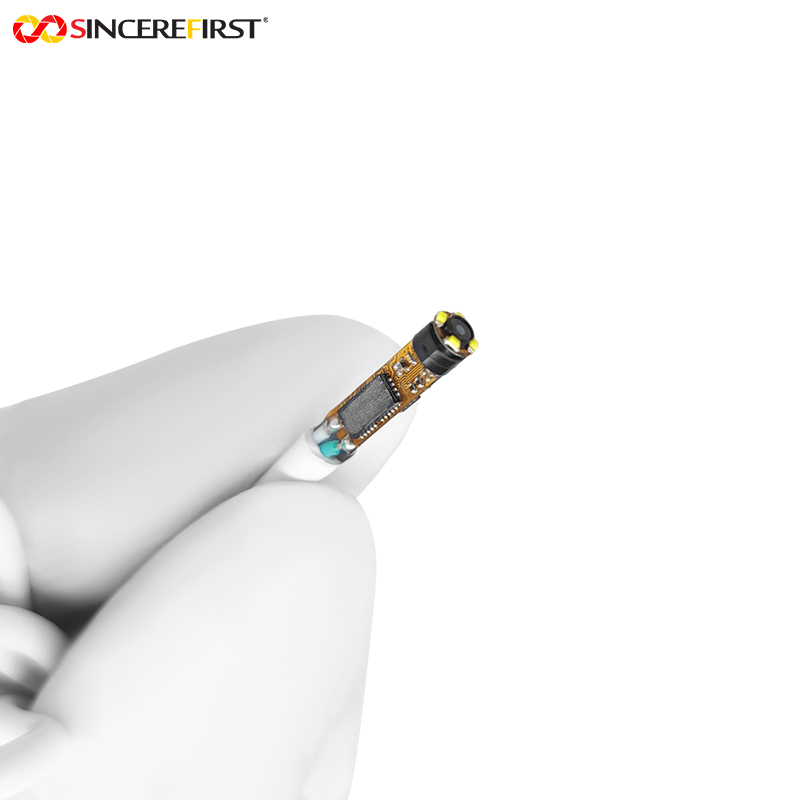

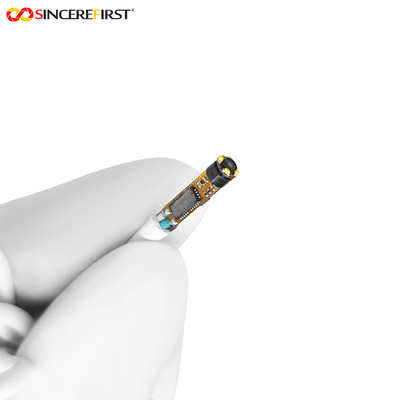

• Πρόκειται για μια ολοκληρωμένη γυμνή μονάδα κάμερας ενδοσκοπίου CMOS LED βιομηχανικής και ιατρικής χρήσης, η οποία υιοθετεί τον αισθητήρα εικόνας OmniVision OV9734. Διαθέτει προδιαγραφή 1MP pixel, ικανή να εξάγει εικόνες ανάλυσης 1280x720 και υποστηρίζει μέγιστο ρυθμό καρέ 30FPS, ικανοποιώντας τις απαιτήσεις ευχέρειας για δυναμική παρατήρηση. Με μέγεθος αισθητήρα 1/9 ίντσας και μέγεθος pixel 1,4μm x 1,4μm, εξισορροπεί την απόδοση λεπτομέρειας εικόνας σε ένα μινιατουρισμένο σχεδιασμό. Όσον αφορά την οπτική διαμόρφωση, η μονάδα είναι εξοπλισμένη με διάφραγμα F4.0 και εστιακή απόσταση 1,25mm, με εύρος εστίασης που καλύπτει 10-100mm, DFOV (διαγώνιο πεδίο θέασης) 90° και παραμόρφωση ελεγχόμενη σε < -20%. Υιοθετεί μια μέθοδο χειροκίνητης εστίασης, σε συνδυασμό με έναν φακό διαμέτρου 3,6mm και ένα ενσωματωμένο σχεδιασμό, παρέχοντας μεγαλύτερη ευελιξία ενσωμάτωσης με τη μορφή γυμνής μονάδας. Επιπλέον, ο φακός ενσωματώνει 4 χάντρες LED για να εξασφαλίσει φωτισμό σε αμυδρά περιβάλλοντα και η διαδικασία παραγωγής υιοθετεί τεχνολογία SMT και διαδικασία AA για να εξασφαλίσει τη σταθερότητα του προϊόντος.

Χαρακτηριστικά:

1. Εξισορρόπηση μίνι και ικανότητας απεικόνισης: Ο συνδυασμός ενός αισθητήρα 1/9 ιντσών και pixel 1,4μm x 1,4μm επιτυγχάνει μια ισορροπία μεταξύ συμπαγούς σχεδιασμού και καθαρής ποιότητας εικόνας με διάμετρο φακού 3,6mm, καθιστώντας το κατάλληλο για λειτουργία σε στενούς χώρους.
2. Οπτική απόδοση προσαρμογής σε όλα τα σενάρια: Το πεδίο θέασης 90° διευκολύνει την γρήγορη κατάκτηση διατάξεων μεγάλης κλίμακας, το εύρος εστίασης 10-100mm επιτρέπει την ακριβή εναλλαγή μεταξύ παρατήρησης λεπτομερειών κοντινής εμβέλειας και πανοραμικής παρουσίασης μεσαίας εμβέλειας και η χαμηλή παραμόρφωση < -20% μειώνει την παραμόρφωση της εικόνας.
3. Εξαιρετική λειτουργία και αξιοπιστία: Ο σχεδιασμός χειροκίνητης εστίασης παρέχει ακριβή έλεγχο, η τεχνολογία SMT και η διαδικασία AA εξασφαλίζουν την ακρίβεια ευθυγράμμισης του φακού και του αισθητήρα και οι ενσωματωμένες 4 χάντρες LED παρέχουν σταθερό συμπληρωματικό φως για αμυδρά περιβάλλοντα.

4. Υψηλή ευελιξία ενσωμάτωσης: Η μορφή γυμνής μονάδας είναι βολική για τους κατασκευαστές κατάντη να πραγματοποιήσουν δευτερογενή ανάπτυξη σύμφωνα με τις ανάγκες και ο ενσωματωμένος σχεδιασμός βελτιώνει την προσαρμοστικότητα εγκατάστασης.

Τεχνικές Παράμετροι:

Εφαρμογές:

Τομέας βιομηχανικής επιθεώρησης: Μπορεί να χρησιμοποιηθεί για την ανίχνευση διάβρωσης εσωτερικού τοιχώματος σωληνώσεων, την επιθεώρηση εσωτερικής δομής κινητήρα κ.λπ. Η διάμετρος 3,6mm διεισδύει εύκολα σε στενά κανάλια, το πεδίο θέασης 90° καλύπτει γρήγορα την περιοχή ανίχνευσης και η εστίαση 10mm μπορεί να αναγνωρίσει λεπτές γρατσουνιές ή φθορά επιπέδου 0,1mm.
Τομέας ιατρικής βοηθητικής διάγνωσης: Κατάλληλο για εξετάσεις ενδοσκοπίου όπως πεπτικό σύστημα και αναπνευστικό σύστημα. Ο υψηλός ρυθμός καρέ εξασφαλίζει δυναμική απεικόνιση σε πραγματικό χρόνο, το συμπληρωματικό φως LED εγγυάται τη φωτεινότητα της εικόνας σε αμυδρά εσωτερικά περιβάλλοντα σώματος και το χαρακτηριστικό χαμηλής παραμόρφωσης βελτιώνει την ακρίβεια της παρατήρησης βλαβών.

Τομέας ανίχνευσης ηλεκτρονικών ακριβείας: Μπορεί να παρατηρήσει λεπτές δομές όπως οι συνδέσεις συγκόλλησης πλακέτας κυκλώματος και οι ακίδες τσιπ. Η υψηλή ενσωμάτωση της γυμνής μονάδας είναι βολική για συνδυασμό με εξοπλισμό ανίχνευσης και η χειροκίνητη εστίαση μπορεί να καταγράψει με ακρίβεια την λεπτομερή κατάσταση των ηλεκτρονικών εξαρτημάτων.

Προσαρμοσμένη Διαδικασία:

1. Μπορείτε να παρέχετε σχέδια ή δείγματα, καθώς και να ζητήσετε τεκμηρίωση και να αναπτυχθούν από το προσωπικό μηχανικών μας.
2. Επικοινωνία ή Συνάντηση
3. Θα επικοινωνήσουμε μαζί σας λεπτομερώς για να καθορίσουμε κάπως το προϊόν που χρειάζεστε και θα προσπαθήσουμε να ορίσουμε το καταλληλότερο προϊόν για εσάς
σύμφωνα με τις ανάγκες σας.
4. Ανάπτυξη Δείγματος
5. Καθορίστε τις λεπτομέρειες του δείγματος ανάπτυξης και τον χρόνο παράδοσης. Επικοινωνήστε ανά πάσα στιγμή για να εξασφαλίσετε την ομαλή πρόοδο.
6. Δοκιμή Δείγματος
7. Δοκιμή και γήρανση στην εφαρμογή σας, σχόλια για τα αποτελέσματα των δοκιμών, δεν χρειάζεται τροποποίηση, μαζική παραγωγή.
