Μονάδα Κάμερας Βιομηχανικού Ενδοσκοπίου LED Wireless Sensor BF2013 Διαμέτρου 3.5mm
Περιγραφή Προϊόντος:
- Αυτή είναι μια μονάδα κάμερας βιομηχανικού ενδοσκοπίου LED wireless με αισθητήρα BF2013 διαμέτρου 3.5mm. Στον πυρήνα της βρίσκεται ο αισθητήρας εικόνας χρώματος CMOS BF2013, ο οποίος διαθέτει 300.000 ενεργά εικονοστοιχεία, υποστηρίζει έξοδο ανάλυσης VGA 640×480 και παρέχει μέγιστο ρυθμό καρέ 30FPS, εξασφαλίζοντας ομαλές δυναμικές εικόνες χωρίς καθυστέρηση. Ο αισθητήρας έχει μέγεθος 1/31 ίντσας, με διάσταση ενός εικονοστοιχείου 2.25μm×2.25μm—ένα σχέδιο που ενισχύει σημαντικά την ευαισθησία στο φως. Το οπτικό του σύστημα προσφέρει ευρύ πεδίο θέασης 88° και το ακριβές εύρος εστίασης 20–60mm ταιριάζει απόλυτα με τον μέγιστο κύκλο απεικόνισης των 4.8mm, καθιστώντας το ιδανικό για ανάγκες παρατήρησης κοντινής εμβέλειας. Ένας μηχανισμός χειροκίνητης εστίασης υιοθετείται για να εξασφαλίσει καθαρές εικόνες σε διάφορες αποστάσεις εργασίας.

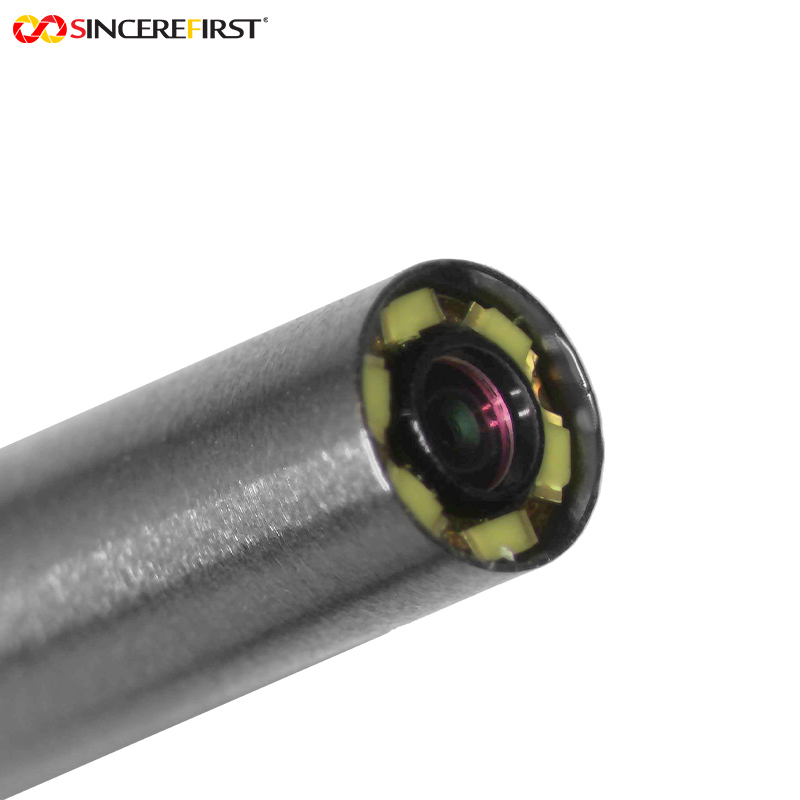

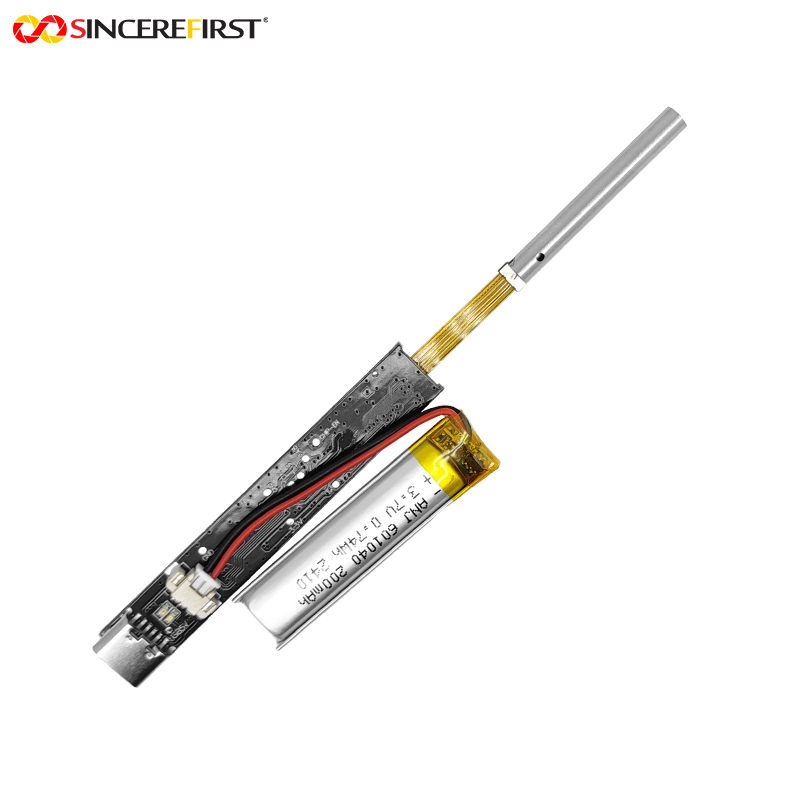

Η μονάδα διαθέτει ενσωματωμένο δομικό σχεδιασμό. Ο εξαιρετικά λεπτός φακός 3.5mm προστατεύεται από ένα κέλυφος από χάλυβα υψηλής αντοχής και το εσωτερικό ενσωματώνει 6 μικρο-φωτιστικά LED 0402 για να παρέχει ομοιόμορφο φωτισμό σε σκοτεινά περιβάλλοντα. Τα δεδομένα μεταδίδονται μέσω μιας παράλληλης διεπαφής DVP και η μονάδα μπορεί να συνδυαστεί ευέλικτα με μια πλακέτα ανάπτυξης και να συνδεθεί με μια μονάδα WiFi, επιτρέποντας ενσύρματη και ασύρματη σύνδεση διπλής λειτουργίας που είναι συμβατή με πολλαπλές τερματικές συσκευές όπως κινητά τηλέφωνα και υπολογιστές. Ολόκληρη η διαδικασία κατασκευής χρησιμοποιεί SMT (Surface Mount Technology) και AA (Active Alignment) process, εξασφαλίζοντας ότι το προϊόν παρουσιάζει εξαιρετική οπτική απόδοση και σταθερή ποιότητα μαζικής παραγωγής. Χαρακτηριστικά:Έξυπνη Λύση Σύνδεσης με Συμβατότητα Πολλαπλών Διεπαφών
Η ενσύρματη σύνδεση που βασίζεται στην πλακέτα ανάπτυξης επιτρέπει σταθερή και αξιόπιστη μετάδοση δεδομένων, ενώ η μονάδα WiFi προσφέρει απόλυτη ευκολία για την ανίχνευση μέσω κινητού.
-
Ο σχεδιασμός διπλής λειτουργίας επιτρέπει στους χρήστες να επιλέξουν ευέλικτα τη μέθοδο σύνδεσης σύμφωνα με τις ανάγκες επί τόπου, εξισορροπώντας τη σταθερότητα του συστήματος και τη λειτουργική ευελιξία.
Τα ολοκληρωμένα πρωτόκολλα διεπαφής υποστηρίζουν την πρόσβαση σε διάφορες τερματικές συσκευές, μειώνοντας σημαντικά τη δυσκολία της ενσωμάτωσης του συστήματος.
- Αξιοπιστία Απεικόνισης Εγγυημένη από την Κατασκευή Ακριβείας
- Η διαδικασία AA εξασφαλίζει ακριβή ευθυγράμμιση μεταξύ του οπτικού κέντρου κάθε μονάδας και του αισθητήρα, εξαλείφοντας την παραμόρφωση των άκρων και την παραμόρφωση της εικόνας.
- Η τεχνολογία SMT επιτρέπει την τοποθέτηση ηλεκτρονικών εξαρτημάτων υψηλής ακρίβειας, εξασφαλίζοντας τη σταθερότητα της απόδοσης της μονάδας κατά τη μακροχρόνια χρήση.
Η δομή του φακού που προστατεύεται από ένα κέλυφος από χάλυβα αντιστέκεται αποτελεσματικά στην εξωτερική πρόσκρουση, προσαρμοζόμενη σε διάφορα πολύπλοκα περιβάλλοντα εργασίας.
- Επαγγελματικά Βελτιστοποιημένος Σχεδιασμός Οπτικού Συστήματος
- Ο τέλειος συνδυασμός ενός ευρέος πεδίου θέασης 88° και ενός εύρους εστίασης 20–60mm εξισορροπεί το πεδίο παρατήρησης και την παρουσίαση λεπτομερειών.
- Η επιστημονική διάταξη 6 φώτων LED εξαλείφει τις σκιές κατά τη λήψη κοντινής εμβέλειας, παρέχοντας ομοιόμορφο φωτισμό χωρίς τυφλά σημεία.
Το μέγεθος μεγάλου εικονοστοιχείου 2.25μm βελτιώνει σημαντικά την ποιότητα της απεικόνισης σε περιβάλλοντα χαμηλού φωτισμού, με αποτέλεσμα λιγότερα σημεία θορύβου εικόνας.
- Τεχνικές Παράμετροι:
- Όνομα Προϊόντος
- Μονάδα Κάμερας Ενδοσκοπίου Διεπαφής WiFi DVP
Αισθητήρας
| BF2013 |
CMOS
|
|
Ανάλυση
|
640x480FOV
|
| 88° |
Μέγεθος Αισθητήρα |
|
1/10"
|
Διάμετρος
|
|
3.5mm
|
Χαρακτηριστικά |
|
LED
|
Μονάδα Κάμερας Ενδοσκοπίου με Κέλυφος
|
|
Διεπαφή
|
USB2.0 Type-CΕγγύηση
|
|
10 Έτη
|
Pinout |
|
4PIN
|
Εφαρμογές:
|
|
1. Online Παρακολούθηση και Συντήρηση Βιομηχανικού Εξοπλισμού
|
Κατάλληλο για εσωτερική επιθεώρηση κατάστασης μηχανικού εξοπλισμού, επιθεώρηση συγκόλλησης σωλήνων και ποιοτικό έλεγχο εξαρτημάτων ακριβείας. |
Η ασύρματη συνδεσιμότητα διευκολύνει την ευέλικτη κίνηση σε πολύπλοκες δομές εξοπλισμού, ενώ η ενσύρματη συνδεσιμότητα καλύπτει τις ανάγκες μακροχρόνιας σταθερής παρακολούθησης.
Η μικρή του διάμετρος και η στιβαρή του δομή του επιτρέπουν να φτάσει σε περιοχές που είναι δύσκολο να προσεγγίσουν τα παραδοσιακά εργαλεία για επιθεώρηση.
2. Επιστημονική Έρευνα, Διδασκαλία και Πειραματική Ανάλυση
Χρησιμοποιείται ευρέως σε σενάρια όπως παρατήρηση βιολογικής ανατομίας, διδασκαλία μηχανικής δομής και ανάλυση επιφανειών υλικών.
Η λειτουργία μετάδοσης βίντεο σε πραγματικό χρόνο υποστηρίζει ταυτόχρονη παρατήρηση από πολλούς ανθρώπους, ενισχύοντας την αλληλεπίδραση διδασκαλίας και την πειραματική αποτελεσματικότητα.
Ο μηχανισμός χειροκίνητης εστίασης καλύπτει τις ανάγκες παρατήρησης διαφορετικών επιπέδων μεγέθυνσης, προσαρμοζόμενος σε διάφορες πειραματικές απαιτήσεις.
3. Επαγγελματική Ανίχνευση σε Ειδικές Βιομηχανίες
Στον τομέα της συντήρησης αυτοκινήτων, χρησιμοποιείται για τη διάγνωση βλαβών βασικών εξαρτημάτων όπως εσωτερικά κινητήρων και κιβώτια ταχυτήτων.
Στη μηχανική κατασκευών, είναι κατάλληλο για επιθεώρηση και αξιολόγηση κρυφών χώρων όπως εσωτερικά τοίχων και κενά σωλήνων.
Κατά τη διάρκεια των επιθεωρήσεων ασφαλείας, επιτρέπει την ταχεία επιθεώρηση ειδικών περιοχών όπως αεραγωγοί και μεσοπάτωμα εξοπλισμού.
4. Ιατρική και Κτηνιατρική Κλινική Επιθεώρηση
Κατάλληλο για επιφανειακές ιατρικές εφαρμογές παρατήρησης όπως εξετάσεις στοματικής κοιλότητας και διάγνωση δέρματος.
Στον κτηνιατρικό τομέα, μπορεί να χρησιμοποιηθεί για ρουτίνα επιθεωρήσεων της στοματικής κοιλότητας, των ακουστικών πόρων και άλλων τμημάτων των κατοικίδιων ζώων.
Ο ενσωματωμένος σχεδιασμός διευκολύνει την απολύμανση και τη συντήρηση, καλύπτοντας τις απαιτήσεις υγιεινής για ιατρική χρήση.
Προσαρμοσμένη Διαδικασία:
1. Μπορείτε να παρέχετε σχέδια ή δείγματα, καθώς και να ζητήσετε τεκμηρίωση και να αναπτυχθούν από
το μηχανικό μας προσωπικό.
2. Επικοινωνία ή Συνάντηση
3. Θα επικοινωνήσουμε μαζί σας λεπτομερώς για να καθορίσουμε κάπως το προϊόν που χρειάζεστε και θα προσπαθήσουμε να ορίσουμε το καταλληλότερο προϊόν για εσάςσύμφωνα με τις ανάγκες σας.
4. Ανάπτυξη Δείγματος
5. Καθορίστε τις λεπτομέρειες του
δείγματος ανάπτυξης και τον χρόνο παράδοσης. Επικοινωνήστε ανά πάσα στιγμή για να εξασφαλίσετε την ομαλή πρόοδο.
6. Δοκιμή Δείγματος
7. Δοκιμή και γήρανση στην εφαρμογή σας, σχόλια για τα αποτελέσματα των δοκιμών, δεν χρειάζεται τροποποίηση, μαζική παραγωγή. Σχετικά με εμάς:
