Φακός Ενδοσκοπίου USB NIR Ευρυγώνιος 1080P με Αισθητήρα OV02C10
Περιγραφή Προϊόντος:

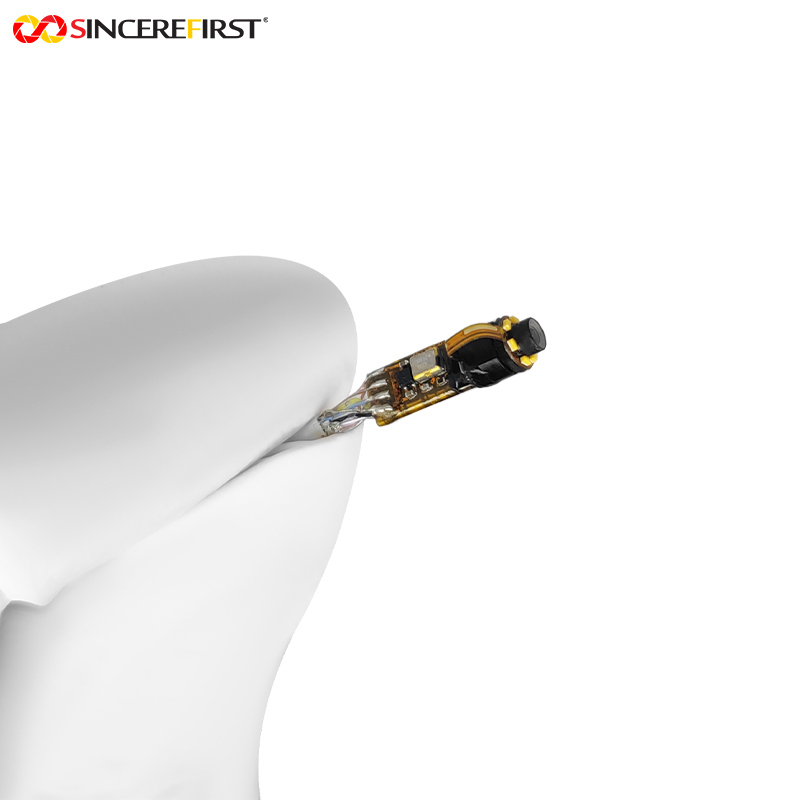

Αυτή είναι η μονάδα κάμερας ενδοσκοπίου USB NIR Ευρυγώνιος 1080P με αισθητήρα OV02C10, εξοπλισμένη με τον έγχρωμο αισθητήρα εικόνας CMOS OmniVision OV02C10. Διαθέτει 2MP pixels και ανάλυση 1080P, υποστηρίζοντας μέγιστο ρυθμό καρέ 60FPS. Το μέγεθος του αισθητήρα είναι 1/7.25 ίντσες, με μέγεθος pixel 2.9μm×2.9μm. Υποστηρίζει επίσης τεχνολογία HDR και τεχνολογία υπέρυθρης ακτινοβολίας Nyxel™, επιτυγχάνοντας κβαντική απόδοση 60% σε μήκος κύματος 850nm και 40% σε μήκος κύματος 940nm, με δυναμικό εύρος έως 120dB—παρέχοντας εξαιρετικές λεπτομέρειες απεικόνισης και αναπαραγωγή φωτός-σκιάς. Ο φακός έχει διάμετρο μόλις 3.9mm, σε συνδυασμό με διάφραγμα F5.0, οπτικό πεδίο 120° και μέγιστο κύκλο απεικόνισης 2.78mm, καλύπτοντας ευρύτερο εύρος παρατήρησης. Ενσωματώνει επίσης 6 LED χάντρες 9653 για προσαρμογή σε περιβάλλοντα χαμηλού φωτισμού.

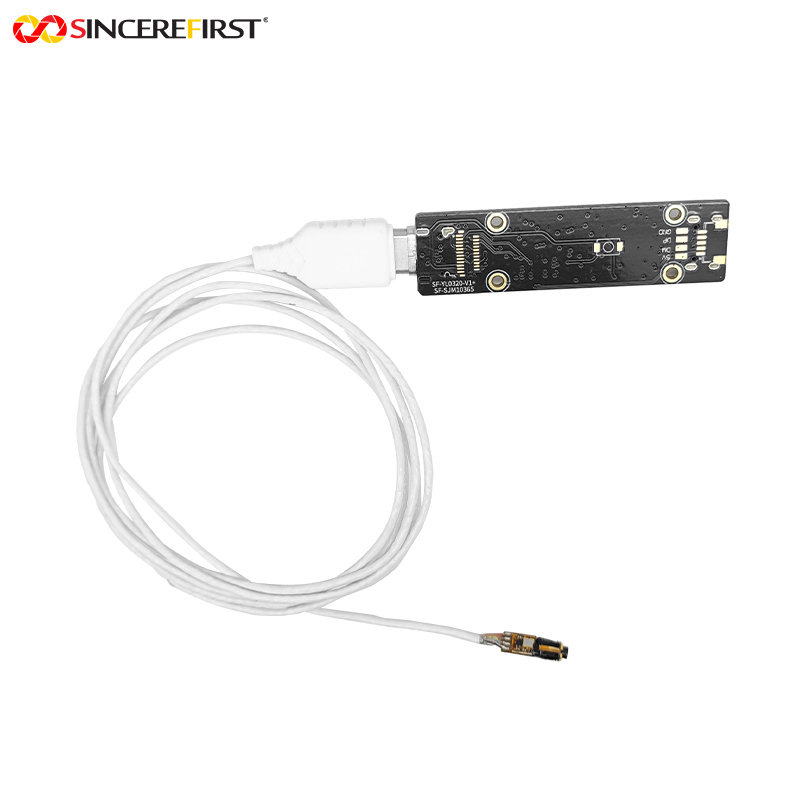

Το προϊόν υποστηρίζει χειροκίνητη εστίαση και απευθείας έξοδο εικόνας, και υιοθετεί διαχωρισμένο σχεδιασμό. Μεταδίδει σήματα MIPI στην πλακέτα DSP μέσω διεπαφής Type-C, στη συνέχεια εξάγει σήματα με ταχύτητα USB 2.0 μέσω μιας άλλης διεπαφής Type-C, και είναι συμβατό με το πρωτόκολλο UVC. Συνολικά, έρχεται σε μορφή γυμνής μονάδας, κατασκευασμένο με διαδικασία SMT και διαδικασία Active Alignment (AA), και έχει περάσει πολλαπλές δοκιμές και πιστοποιήσεις όπως FCC, CE, Reach και RoHS—εξισορροπώντας την απόδοση, την προσαρμοστικότητα και τη συμμόρφωση.
Χαρακτηριστικά:
- Δυνατότητα Ολοκληρωμένης Απεικόνισης HD: Η τεχνολογία HDR και το δυναμικό εύρος 120dB μπορούν να διατηρήσουν με ακρίβεια τις λεπτομέρειες σε σενάρια με αντίθεση φωτός-σκιάς. Η τεχνολογία υπέρυθρης ακτινοβολίας Nyxel™, σε συνδυασμό με μεγάλα pixels 2.9μm, εξακολουθεί να παρέχει καθαρές εικόνες σε περιβάλλοντα χαμηλού φωτισμού ή υπέρυθρης ακτινοβολίας. Η υψηλή κβαντική απόδοση στα 850nm/940nm καλύπτει τις ανάγκες για κρυφή παρατήρηση.
- Συμπαγής και Ευέλικτη Προσαρμοστικότητα: Με διάμετρο φακού 3.9mm και αισθητήρα 1/7.25 ιντσών, μπορεί εύκολα να ενσωματωθεί σε λεπτούς καθετήρες ή μικρές συσκευές. Ο διαχωρισμένος σχεδιασμός και η μορφή γυμνής μονάδας προσαρμόζονται σε διαφορετικά σενάρια εγκατάστασης, μειώνοντας τους περιορισμούς χώρου.

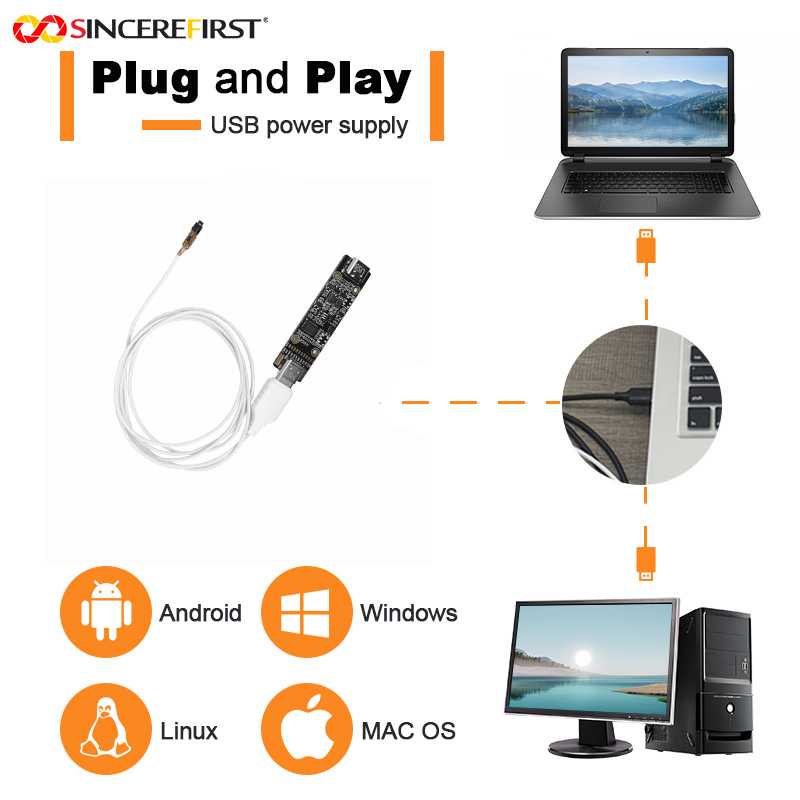

- Βολική και Αποτελεσματική Λειτουργία & Συμβατότητα: Η χειροκίνητη εστίαση μπορεί να κλειδώσει με ακρίβεια σε μικροσκοπικούς στόχους, αποφεύγοντας την απώλεια λεπτομερειών λόγω αυτόματης εστίασης. Η διεπαφή Type-C και η ταχύτητα USB 2.0 εξασφαλίζουν γρήγορη μετάδοση, και το πρωτόκολλο UVC υποστηρίζει λειτουργία plug-and-play χωρίς περίπλοκη δευτερογενή ανάπτυξη.
- Σταθερή και Αξιόπιστη Διασφάλιση Ποιότητας: Η διαδικασία SMT και η διαδικασία Active Alignment (AA) διασφαλίζουν τη συνέπεια της απεικόνισης και τη δομική ακρίβεια. Πολλαπλές παγκόσμιες αυθεντικές πιστοποιήσεις επιτρέπουν τη συμμόρφωση με αυστηρά πρότυπα σε ιατρικούς, βιομηχανικούς και άλλους τομείς, καθιστώντας την κατάλληλη για μακροχρόνια χρήση υψηλής συχνότητας.
Τεχνικές Παράμετροι:
| Όνομα Προϊόντος |
Μονάδα Κάμερας Ενδοσκοπίου CMOS UVC
|
|
Αισθητήρας
|
Αισθητήρας CMOS OV02C10
|
| Ανάλυση |
1920x1080 |
|
Οπτικό Πεδίο
|
120°
|
|
F.NO
|
5.0 |
|
Διάμετρος
|
3.9mm
|
|
Μέγιστος Ρυθμός Καρέ
|
30FPS
|
|
Διεπαφή
|
Type-C, USB2.0 |
|
Εγγύηση
|
10 Έτη
|
|
Πιστοποίηση
|
CE, FCC, REACH, ISO, RoHS |
Εφαρμογές:
- Ιατρική Ελάχιστα Επεμβατική Διάγνωση και Θεραπεία: Συμβατό με συσκευές όπως γαστροσκόπια και αρθροσκόπια. Ο μικρός φακός 3.9mm μειώνει τον τραυματισμό των ιστών. η τεχνολογία HDR διακρίνει καθαρά μεταξύ βλεννογόνων και αιμοφόρων αγγείων. η τεχνολογία υπέρυθρης ακτινοβολίας Nyxel™ βοηθά στην παρατήρηση βαθιών ιστών, διευκολύνοντας την ακριβή αναγνώριση βλαβών.
- Βιομηχανική Επιθεώρηση Ακριβείας: Χρησιμοποιείται για επιθεώρηση μπλοκ κινητήρα και επιθεώρηση περιπολίας μικρών αγωγών. Ο μικρός φακός μπορεί να διεισδύσει σε στενούς χώρους. η τεχνολογία Nyxel™ καταγράφει λεπτομέρειες φθοράς και διάβρωσης εξαρτημάτων σε σκοτεινές περιοχές. το οπτικό πεδίο 120° καλύπτει ευρύτερο εύρος ανίχνευσης.
- Συντήρηση Ηλεκτρονικού Εξοπλισμού: Συμβατό με ενδοσκόπια επιθεώρησης μητρικών πλακετών. Η χειροκίνητη εστίαση παρατηρεί με ακρίβεια μικροσκοπικά εξαρτήματα όπως οι κολλήσεις τσιπ και οι ακίδες πυκνωτών. ο ρυθμός καρέ 60FPS παρουσιάζει ομαλά δυναμικές διαδικασίες επιθεώρησης. η διεπαφή Type-C συνδέεται γρήγορα με εξοπλισμό συντήρησης.
- Νυχτερινή Κρυφή Ασφάλεια: Ενσωματωμένο σε εξοπλισμό περιπολίας νυχτερινής όρασης. Το αόρατο υπέρυθρο φως 940nm επιτρέπει κρυφή παρατήρηση. η υψηλή κβαντική απόδοση διασφαλίζει την αναγνώριση στόχων σε χαμηλό φωτισμό. το πρωτόκολλο UVC επιτρέπει βολική σύνδεση με συστήματα ασφαλείας, καθιστώντας το κατάλληλο για σενάρια όπως δωμάτια εξοπλισμού και έλεγχο πρόσβασης.
Διαδικασία Προσαρμογής:
1. Μπορείτε να παρέχετε σχέδια ή δείγματα, καθώς και να ζητήσετε τεκμηρίωση και ανάπτυξη από το μηχανικό προσωπικό μας.2. Επικοινωνία ή Συνάντηση
3. Θα επικοινωνήσουμε μαζί σας λεπτομερώς για να προσδιορίσουμε το προϊόν που χρειάζεστε και θα προσπαθήσουμε να ορίσουμε το καταλληλότερο προϊόν για εσάς σύμφωνα με τις ανάγκες σας.
4. Ανάπτυξη Δείγματος
5. Προσδιορίστε τις λεπτομέρειες του δείγματος ανάπτυξης και τον χρόνο παράδοσης. Επικοινωνήστε ανά πάσα στιγμή για να διασφαλίσετε την ομαλή πρόοδο.
6. Δοκιμή Δείγματος
7. Δοκιμάστε και παλαιώστε στην εφαρμογή σας, δώστε ανατροφοδότηση για τα αποτελέσματα των δοκιμών, δεν χρειάζεται τροποποίηση, μαζική παραγωγή. Σχετικά με εμάς:
