Βιομηχανικές Επιθεωρητικές Ταξιαρχίες ES101 αισθητήρας USB Διαχωρισμένη ενδοσκόπηση
Περιγραφή του προϊόντος:

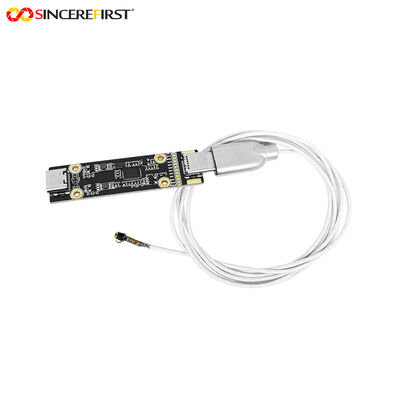

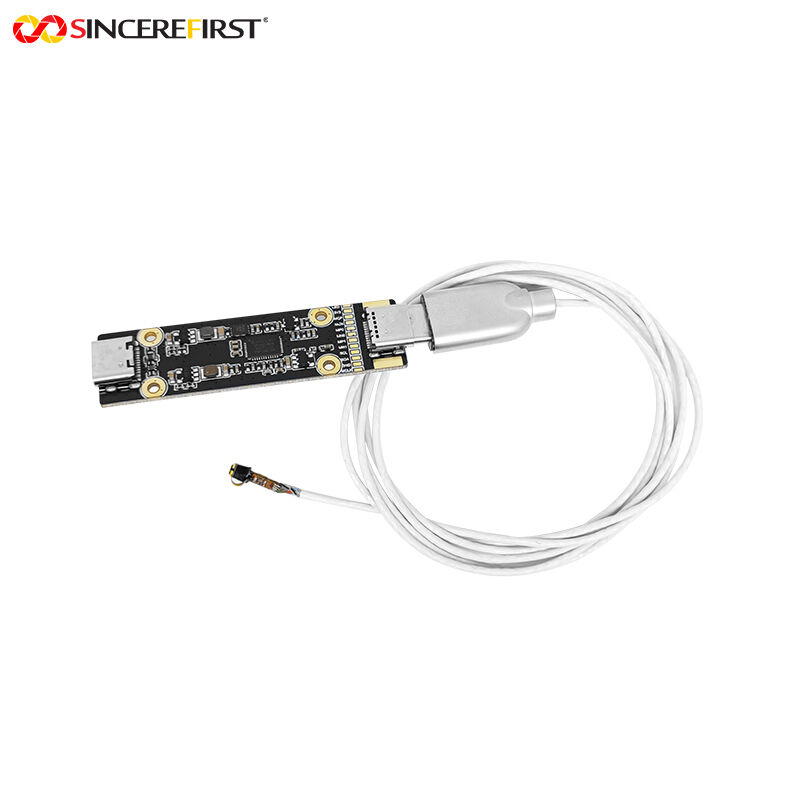

Πρόκειται για μια βιομηχανική επιθεώρηση Brigates ES101 Sensor USB Separated Endoscope Camera Module, μια επαγγελματική λύση μικροεικόνας ενσωματωμένη με τεχνολογία υψηλής απόδοσης ανίχνευσης εικόνας.Εξοπλισμένο με αισθητήρα εικόνας χρώματος Brigates ES101 CMOS, διαθέτει εικονοστοιχεία 1MP και ανάλυση υψηλής ευκρίνειας 1000x1000, ικανό να παράγει σταθερά δύο τύπους εικόνων υψηλού ρυθμού καρέ: 1000x1000@60FPS και 1000x800@75FPS.με μέγεθος pixel 1Το προϊόν υιοθετεί σχεδιασμό χειροκίνητης εστίασης, σε συνδυασμό με ένα 140° υπερ-μεγάλο οπτικό πεδίο,και η διάμετρος του γυμνού μοντέλου φακού είναι μόνο 3,1 mm, η οποία μπορεί εύκολα να προσαρμοστεί στις ανάγκες παρατήρησης στενών χώρων.Επίσης, ενσωματώνει 6 λευκά φώτα LED για να παρέχει ομοιόμορφο και σταθερό φωςΌσον αφορά τη δομή και τη συμβατότητα, η ενότητα υιοθετεί ξεχωριστό σχεδιασμό, συνδέεται με την πλακέτα DSP μέσω μιας διεπαφής τύπου C που υποστηρίζει το MIPI 1Lane rate,και στη συνέχεια εκπέμπει δεδομένα μέσω της διεπαφής τύπου C, συμβατό με το πρότυπο USB2.0 και το πρωτόκολλο UVC και προσαρμόσιμο σε διάφορες τερματικές συσκευές.Η διαδικασία παραγωγής υιοθετεί την τεχνολογία SMT και τη διαδικασία AA για να εξασφαλιστεί η συνέπεια και η σταθερότητα των μαζικά παραγόμενων προϊόντων, και έχει περάσει πολλαπλές διεθνείς δοκιμές και πιστοποιήσεις, όπως CE, FCC, RoHS και Reach, ικανοποιώντας τα πρότυπα πρόσβασης στην αγορά πολλών τόπων σε όλο τον κόσμο.
Χαρακτηριστικά:
- Ικανότητα δυναμικής λήψης υψηλού ρυθμού εικόνας: 60FPS και 75FPS μπορεί να παγώσει με ακρίβεια τα γρήγορα κινούμενα στόχους, εξαλείφοντας εντελώς τα αντικείμενα κίνησης σε σενάρια όπως οι καρδιακοί παλμοί,αναπνευστικές κινήσεις, ή ταχεία χειραγώγηση με όργανα, παρέχοντας μια βάση ανάλυσης καρέ με καρέ για δυναμική διάγνωση.
- Επαγγελματική ποιότητα δεδομένων εικόνας: Η αναλογία όψεων τετραγωνικού μεγέθους 1MP παρέχει μεγαλύτερη αποτελεσματική φωτοευαίσθητη περιοχή σε σύγκριση με τις παραδοσιακές λύσεις 720p.Συνδυάζεται με 10bit RAW έξοδο διατηρώντας 1024 επίπεδα βάθους χρώματος, παρέχει ακατέργαστα δεδομένα υψηλής πιστότητας για την υποβοηθούμενη από υπολογιστή διάγνωση και την επεξεργασία αλγόριθμου τεχνητής νοημοσύνης.

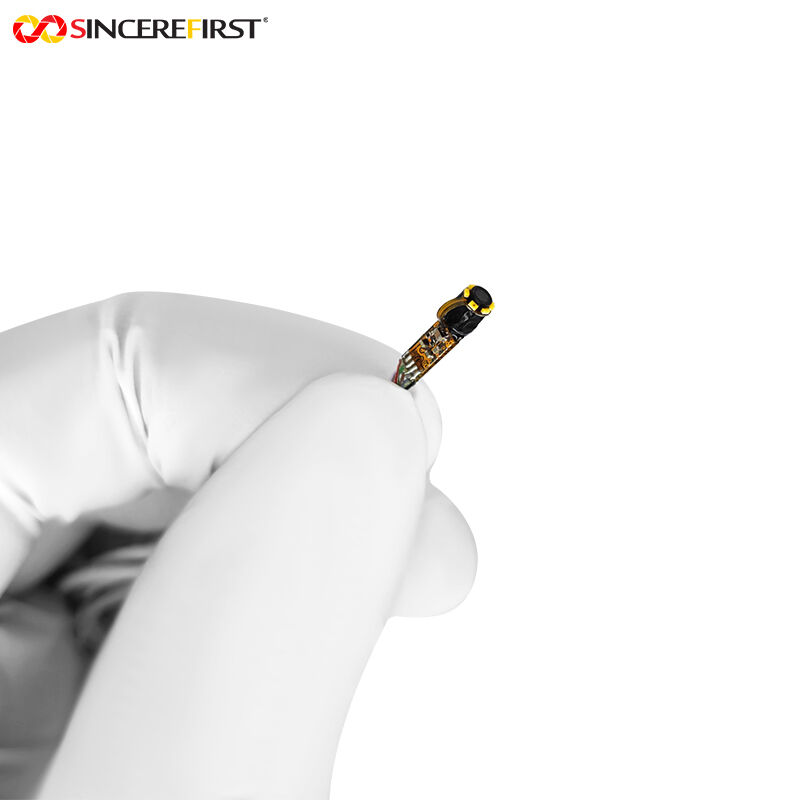

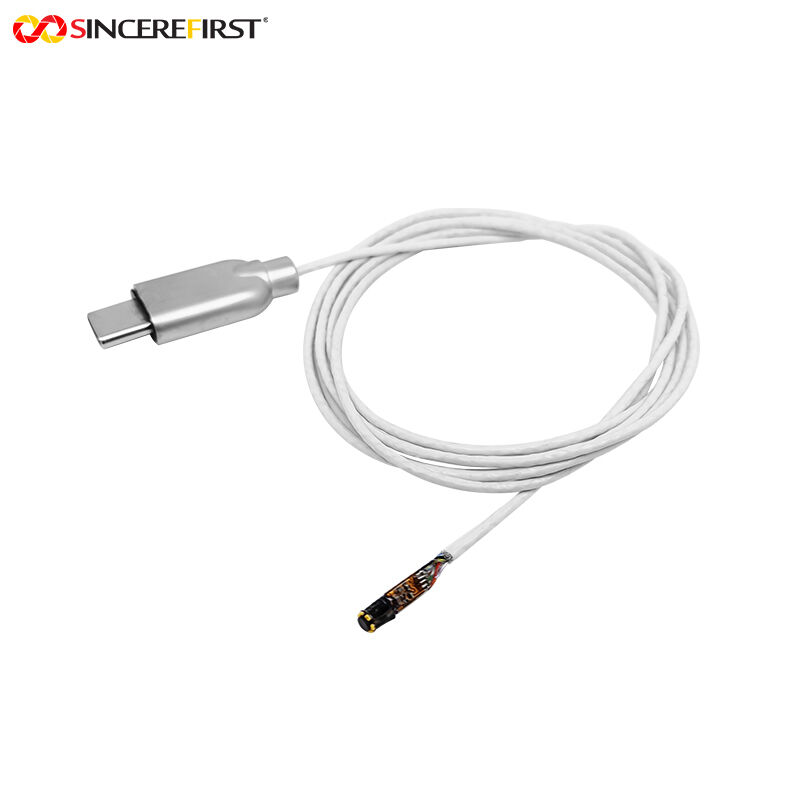

- Μικροσκοπικό ολοκληρωμένο οπτικό σχεδιασμό: Ο φακός διαμέτρου 3,1 mm ενσωματώνει τον αισθητήρα με 6 πηγές φωτός LED,Εξάλειψη της ανάγκης για εξωτερικούς οδηγούς φωτός και σημαντική μείωση της εισβολής των ανιχνευτώνΤο ευρυγωνικό πεδίο όρασης 140° επιτρέπει την πανοραμική παρατήρηση με μία μόνο εισαγωγή, συντομεύοντας τη διαδικασία και τους χρόνους επιθεώρησης.

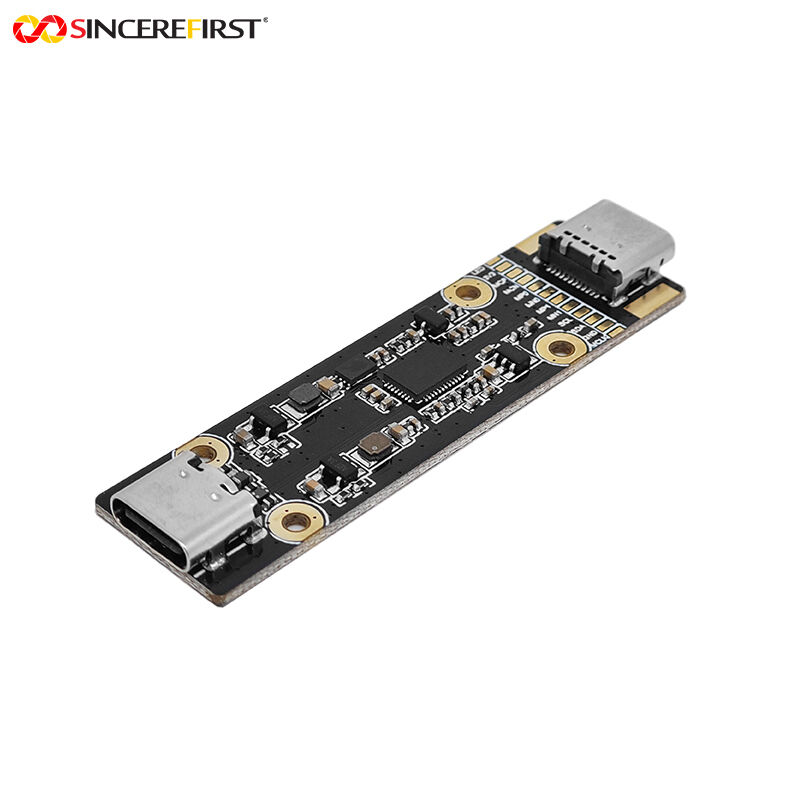

- Ευέλικτη αρχιτεκτονική διαχωρισμένου συστήματος: Ο διαχωρισμένος σχεδιασμός του ανιχνευτή και της πλακέτας DSP υποστηρίζει την αντικατάσταση στερητικής άκρης που μπορεί να ανταλλάσσεται θερμά, μειώνοντας το κόστος μιας χρήσης.Η ενιαία διεπαφή τύπου C απλοποιεί την καλωδίωση και την παροχή ενέργειας, είναι συμβατή με τερματικές συσκευές πολλαπλών πλατφορμών και διευκολύνει την ταχεία ενσωμάτωση.
- Ιατρικής ποιότητας κατασκευή και συμμόρφωση: Η διαδικασία AA (Active Alignment) εξασφαλίζει συγκεντρωτικότητα σε επίπεδο μικρών μεταξύ του αισθητήρα και του φακού, μεγιστοποιώντας τη συνοχή της ποιότητας εικόνας της άκρης.Η τεχνολογία SMT και οι διεθνείς πιστοποιήσεις εξασφαλίζουν τη σταθερότητα της παραγωγής παρτίδων και τη συμμόρφωση με τους κανονισμούς.
Τεχνικές παραμέτρους:
| Ονομασία του προϊόντος |
1MP CMOS Endoscope Camera Module (Μονάδα κάμερας ενδοσκοπίου CMOS)
|
|
Αισθητήρας
|
Εισόδημα CMOS ES101
|
| Απόφαση |
100x1000 |
|
Επικεφαλής
|
140°
|
|
Μέγεθος αισθητήρα
|
1/9 ίντσες |
|
Διάμετρος
|
3.1 mm
|
|
Μέγιστη ταχύτητα εικόνας
|
60FPS
|
|
Διασύνδεση
|
USB τύπου C2.0 |
|
Εγγύηση
|
10 χρόνια
|
|
Πιστοποίηση
|
Ειδικότερα, η Επιτροπή θα πρέπει να λαμβάνει υπόψη τα ακόλουθα στοιχεία: |
Εφαρμογές:
- Υστεροσκόπια: Ο μικροσκοπικός του ανιχνευτής και τα χαρακτηριστικά του υψηλού ρυθμού εικόνας το καθιστούν εξαιρετικά κατάλληλο για υστεροσκοπικές εξετάσεις και χειρουργικές επεμβάσεις.Επιτρέπει σαφή και ομαλή παρατήρηση της λεπτής ενδομητριακής μορφολογίας, πολύποδες, ή προσκόμματα, βοηθώντας τους γιατρούς στην ακριβή διάγνωση και στις ακριβείς ενδοσκοπικές διαδικασίες.
- Λαπαροσκόπια: μπορούν να ενσωματωθούν σε λαπαροσκοπικά όργανα.παρέχει μια ευρεία και ρευστή εικόνα σε πραγματικό χρόνο της κοιλιάς, βοηθώντας τους χειρουργούς να παρατηρήσουν καθαρά την ανατομία των ιστών και την κίνηση των οργάνων.
- Βιομηχανικά ενδοσκόπια σωλήνων: Χρησιμοποιούνται σε βιομηχανικά ενδοσκόπια ή ρομπότ αναρρίχησης για την ανίχνευση διάβρωσης, ρωγμών ή ελαττωμάτων συγκόλλησης εντός σωλήνων στον τομέα της ενέργειας, της χημικής και άλλων τομέων.Η υψηλή ταχύτητα εικόνας καταγράφει αποτελεσματικά λεπτομέρειες ελαττωμάτων σε περιβάλλοντα υγρών ή κατά τη διάρκεια των κινήσεων σάρωσης, ενώ η ευρεία γωνία 140° μειώνει τα τυφλά σημεία ελέγχου.
- Ηλεκτρονικά Νασοφαρυγχολαρυγγοσκόπια: Το μικροσκοπικό του μέγεθος διευκολύνει την είσοδο στη ρινική κοιλότητα και τον λαιμό.και η υψηλής συχνότητας εικόνας εμφανίζει σαφώς δυναμικές λεπτομέρειες όπως δονήσεις φωνητικών χορδών και μορφολογία της βλεννογόνου, καθιστώντας το κατάλληλο για εξετάσεις ρουτίνας και διάγνωση στην ωτολαρυγγολογία.
Προσαρμοσμένη διαδικασία:
1Μπορείτε να παρέχετε σχέδια ή δείγματα, καθώς και να ζητήσετε τεκμηρίωση και να αναπτύξετετο προσωπικό μηχανικών μας.
2Επικοινωνία ή Συνάντηση
3Θα επικοινωνήσουμε μαζί σας λεπτομερώς για να καθορίσουμε το προϊόν που χρειάζεστε και να προσπαθήσουμε να ορίσουμε το πιο κατάλληλο προϊόν για εσάς.
σύμφωνα με τις ανάγκες σας.
4. Ανάπτυξη δείγματος
5. Καθορίστε τις λεπτομέρειες της Επικοινωνήστε ανά πάσα στιγμή για να εξασφαλιστεί η ομαλή πρόοδος.
6. Δοκιμαστική δειγματοληψία
7Δοκιμή και ηλικία στην αίτησή σας, αποτελέσματα δοκιμών ανατροφοδότησης, δεν χρειάζεται τροποποίηση, μαζική παραγωγή.
